Ana
| Ürün serisi |
Easy Harmony XA2
|
| Ürün ya da bileşen tipi |

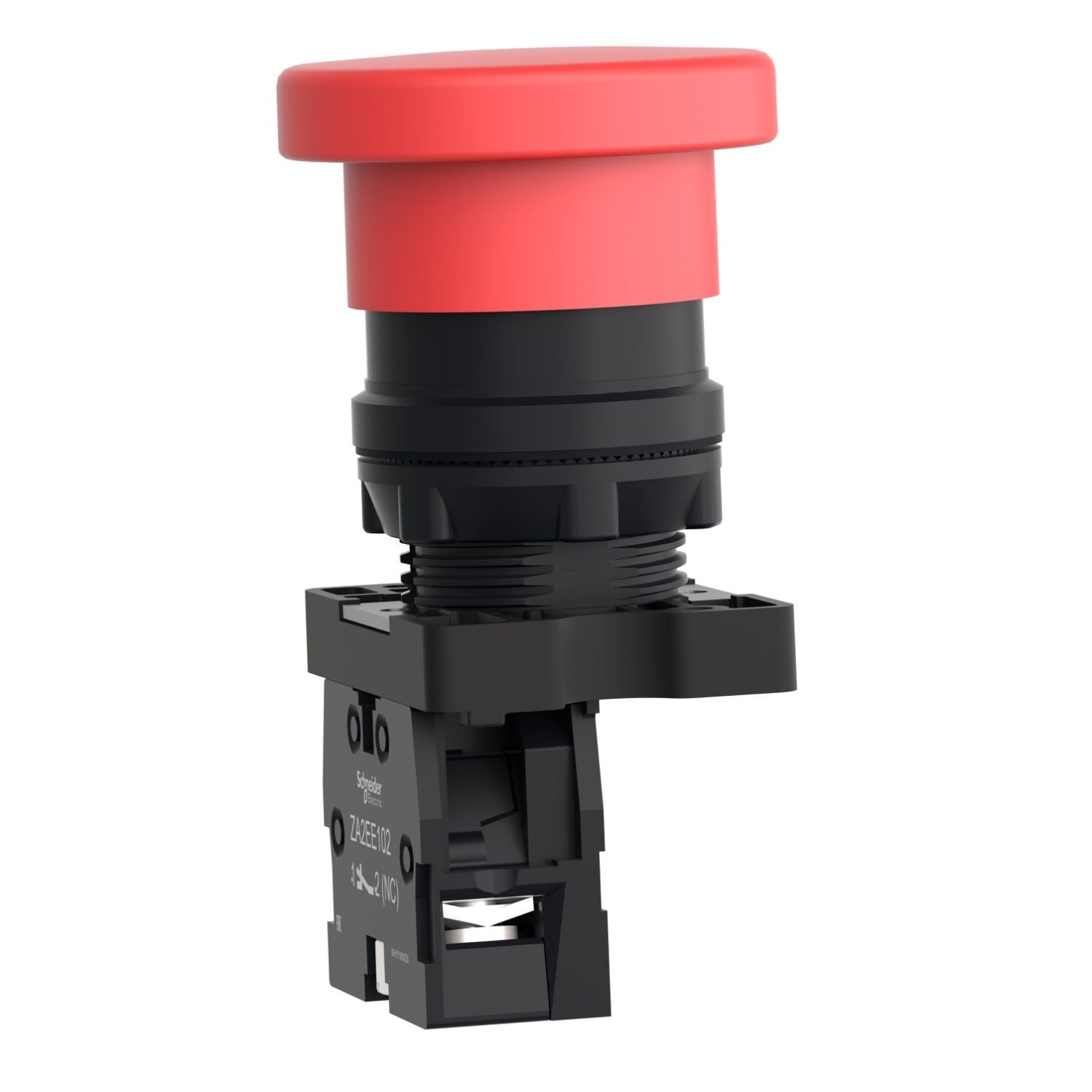

Eksiksiz basmalı düğme
|
| Ürün grubu |
XA2
|
| Şev malzemesi |
Plastik
|
| Sabitleme bileziği malzemesi |
Plastik
|
Tamamlayıcı
| Montaj çapı |
22,5 mm
|
| Bölünemez miktar başına satış |
1
|
| Koruyucu bakım |
TC
|
| Çalışma konumu |
Herhangi bir konum
|
| Cihaz Montajı |
Sabitleme deliği
|
| Sabitleme merkezi |
>= 30 x 40 mm (panel) 1…5 mm
|
| Sabitleme modu |
Sabitleme somunu: 2…2,4 N.m
|
| Sinyalleme birimi başlığı biçimi |
Yuvarlak
|
| Operatörün tipi |
Yaylı kurma
|
| Operatör profili |
Yeşil mantar Ø 40 mm
|

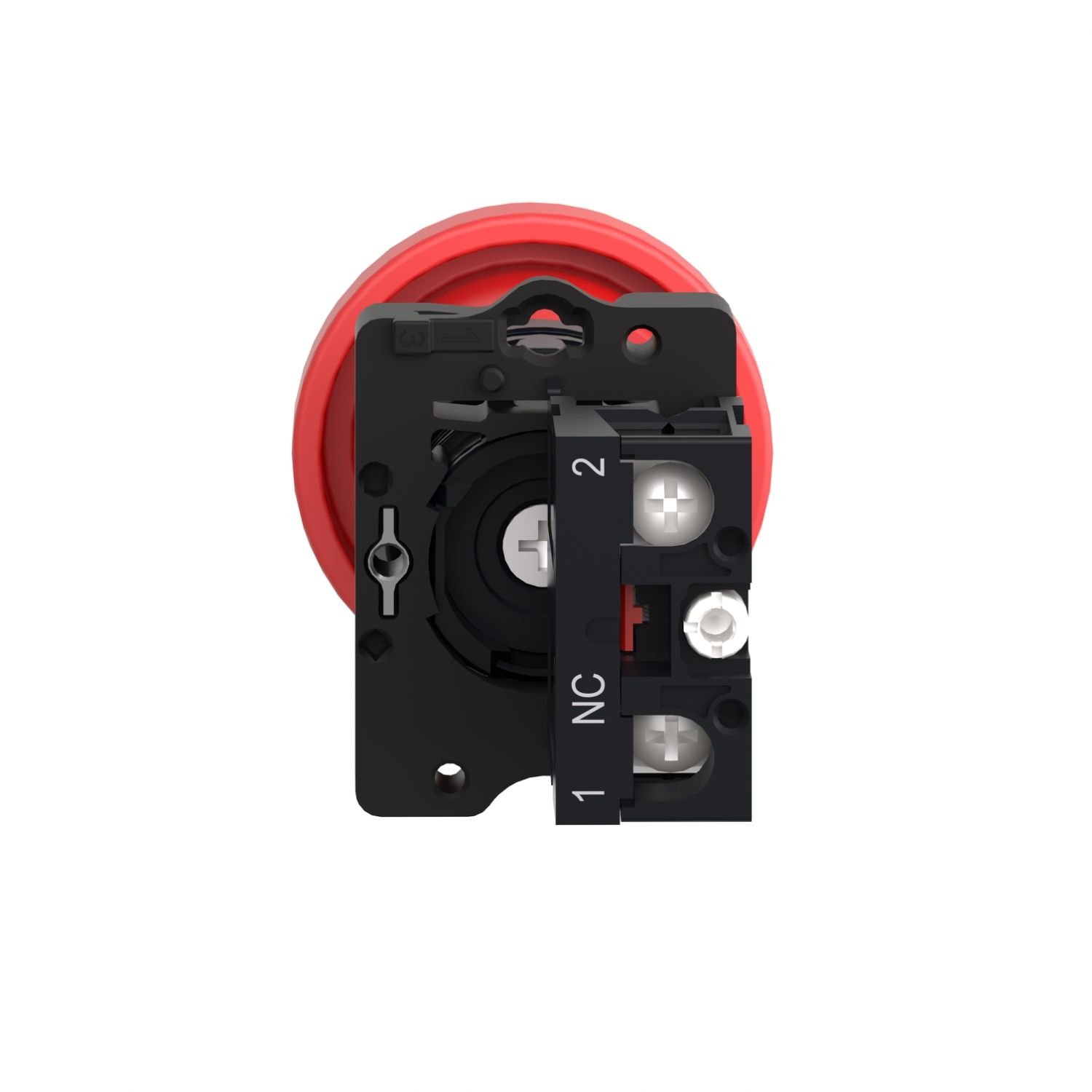

| Kontak tipi ve düzenleme |
1 NK
|
| Kontak işlemi |
Yavaş kesen
|
| Mekanik dayanıklılık |
1500000 cycles
|
| Bağlantılar - terminaller |
Vida kelepçesi terminali, <= 2 x 1,5 mm²
Vida kelepçesi terminali, <= 1 x 2,5 mm²
Vida kelepçesi terminali, >= 1 x 0,5 mm²
Faston terminaller 6,3 mm
|
| Sıkma torku |
0,8 N.m
|
| Kisa devre korumasi |
10 A gL sigorta 'e uygunIEC 60269-1
|
| [Ith] klasik açık hava termik akımı |
10 A
|
| [Ui] nominal yalıtım voltajı |
600 V 'e uygunIEC 60947-1
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600
0,27 A -de 250 V, DC-13, Q600
|
| Elektrik dayanıklılığı |
500000 cycles, AC-15, 3 A -de 230 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4
500000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4
|
| Elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-8) -de 24 V
|
| Genişlik |
42 mm
|
| Yükseklik |
30 mm
|
| Derinlik |
74,2 mm
|
| Ürün ağırlığı |
0,052 kg
|
| Başlık/operatör veya lens rengi |
Kırmızı
|
| İşletme tipi |
Yaylı kurma
|
Ortam
| Depolama ortam koşulları |
-40…70 °C
|
| Nominal çalışma ortam sıcaklığı |
-25…55 °C
|
| Aşırı gerilim kategorisi |
Sınıf I 'e uygunIEC 536
|
| IP koruma derecesi |
IP65 'e uygunIEC 60529
|
| IK koruma derecesi |
IK03 'e uygunIEC 60529
|
| Standartlar |
IEC 60947-1
GB 14048.5
GB 14048.1
IEC 60947-5-1
|
| Ürün sertifikaları |
CE
CCC
|
| Titreşim direnci |
10 gn (f= 40…500 Hz) 'e uygunIEC 60068-2-6
|
| Darbe dayanımı |
15 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
3 cm
|
| Package 1 Width |
4 cm
|
| Package 1 Length |
7,5 cm
|
| Package 1 Weight |
66 g
|
| Unit Type of Package 2 |
S02
|
| Number of Units in Package 2 |
70
|
| Package 2 Height |
15 cm
|
| Package 2 Width |
30 cm
|
| Package 2 Length |
40 cm
|
| Package 2 Weight |
4,67 kg
|
| Unit Type of Package 3 |
PAL
|
| Number of Units in Package 3 |
1400
|
| Package 3 Height |
60 cm
|
| Package 3 Width |
80 cm
|
| Package 3 Length |
90 cm
|
| Package 3 Weight |
92,6 kg
|
Sürdürülebilirlik Teklifi
| REACh Düzenlemesi |
 REACh Bildirisi
|
| REACh, SVHC içermez |
Evet
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
