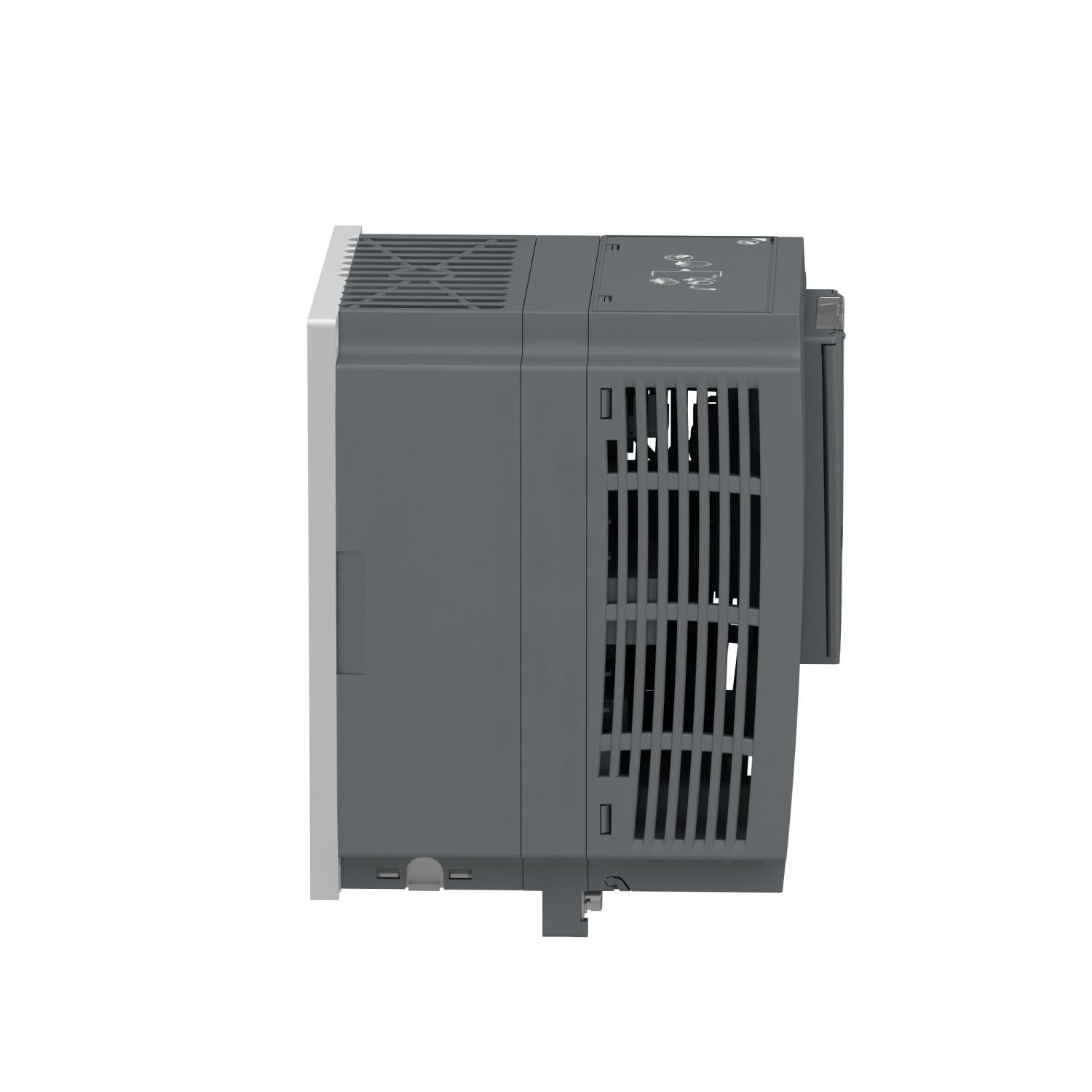

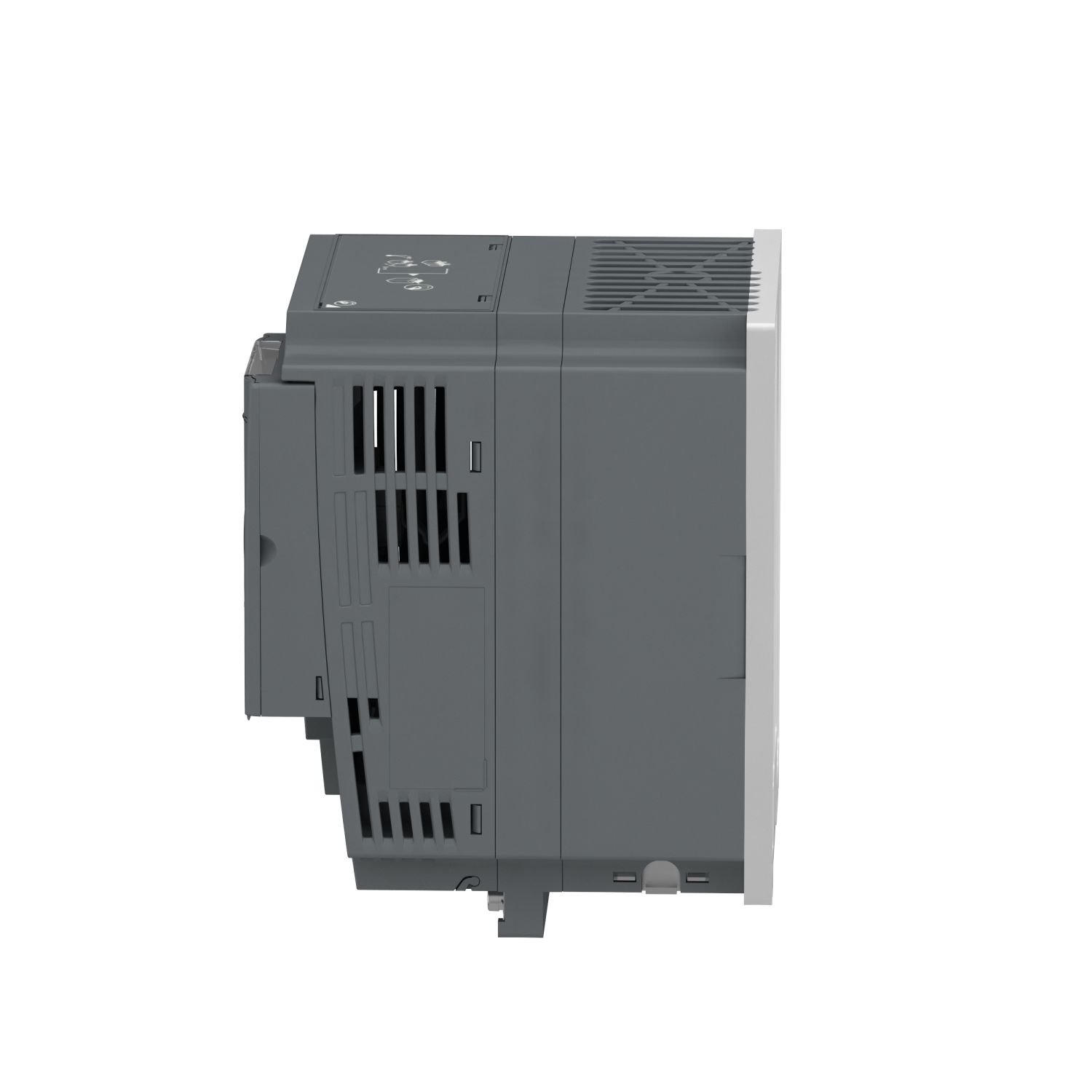

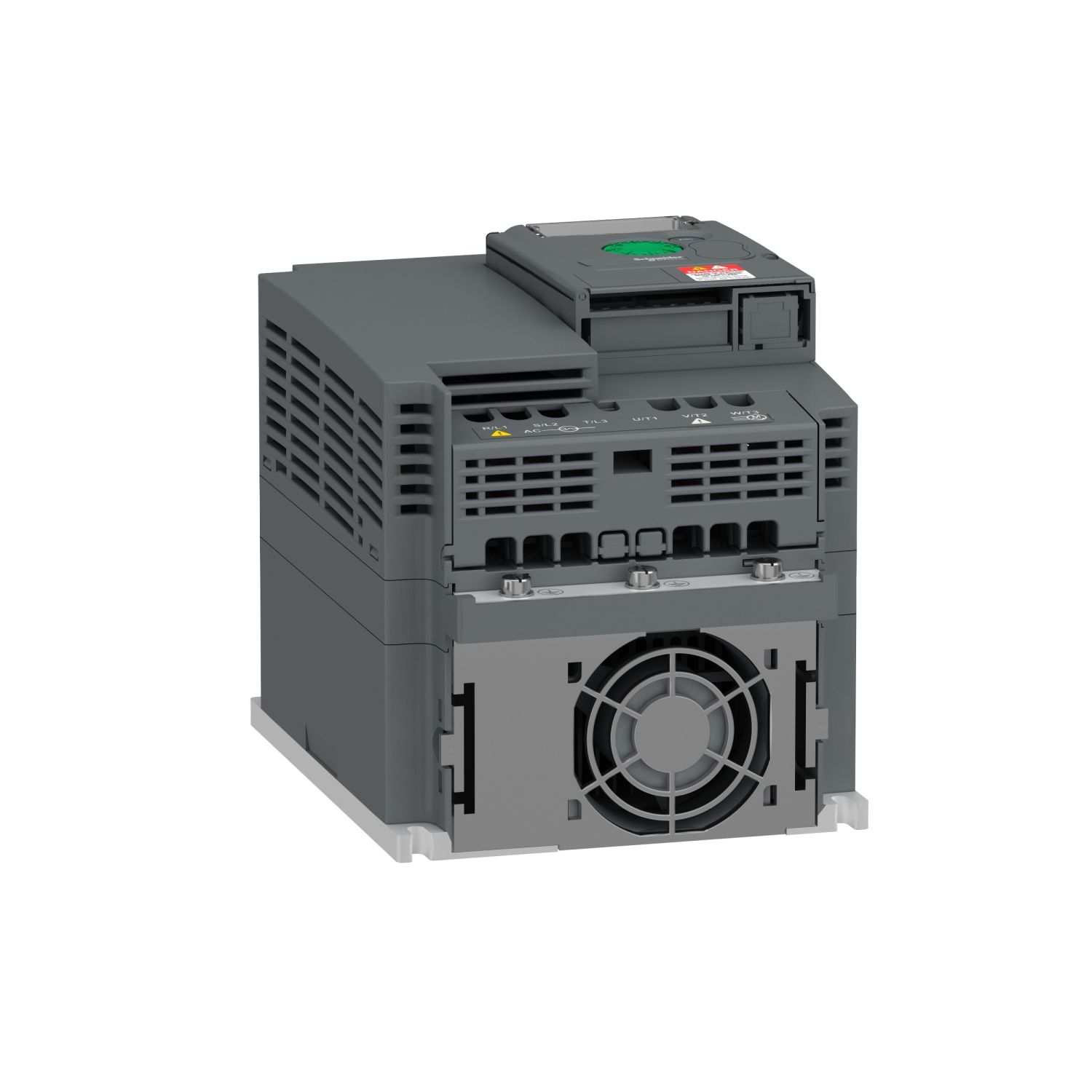

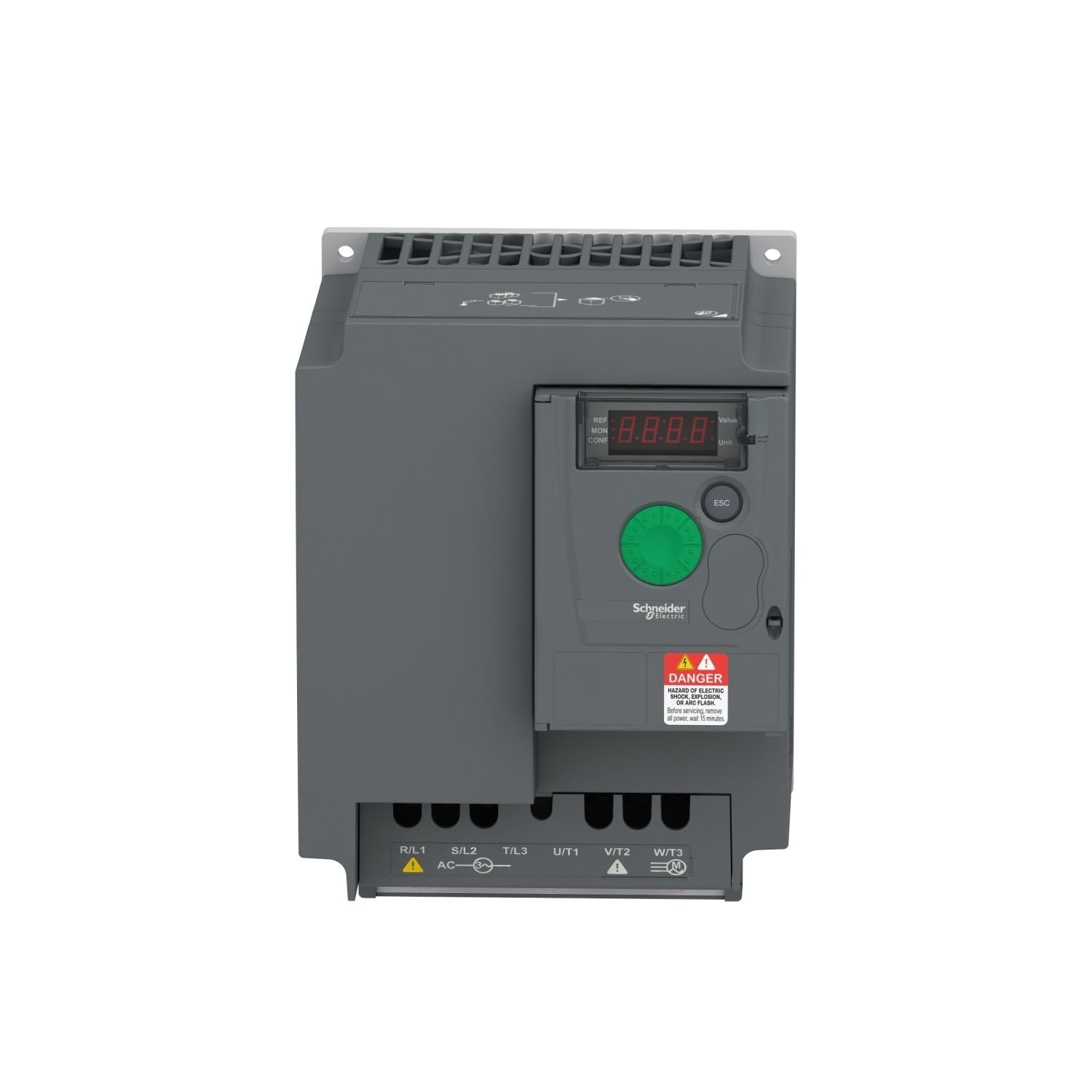

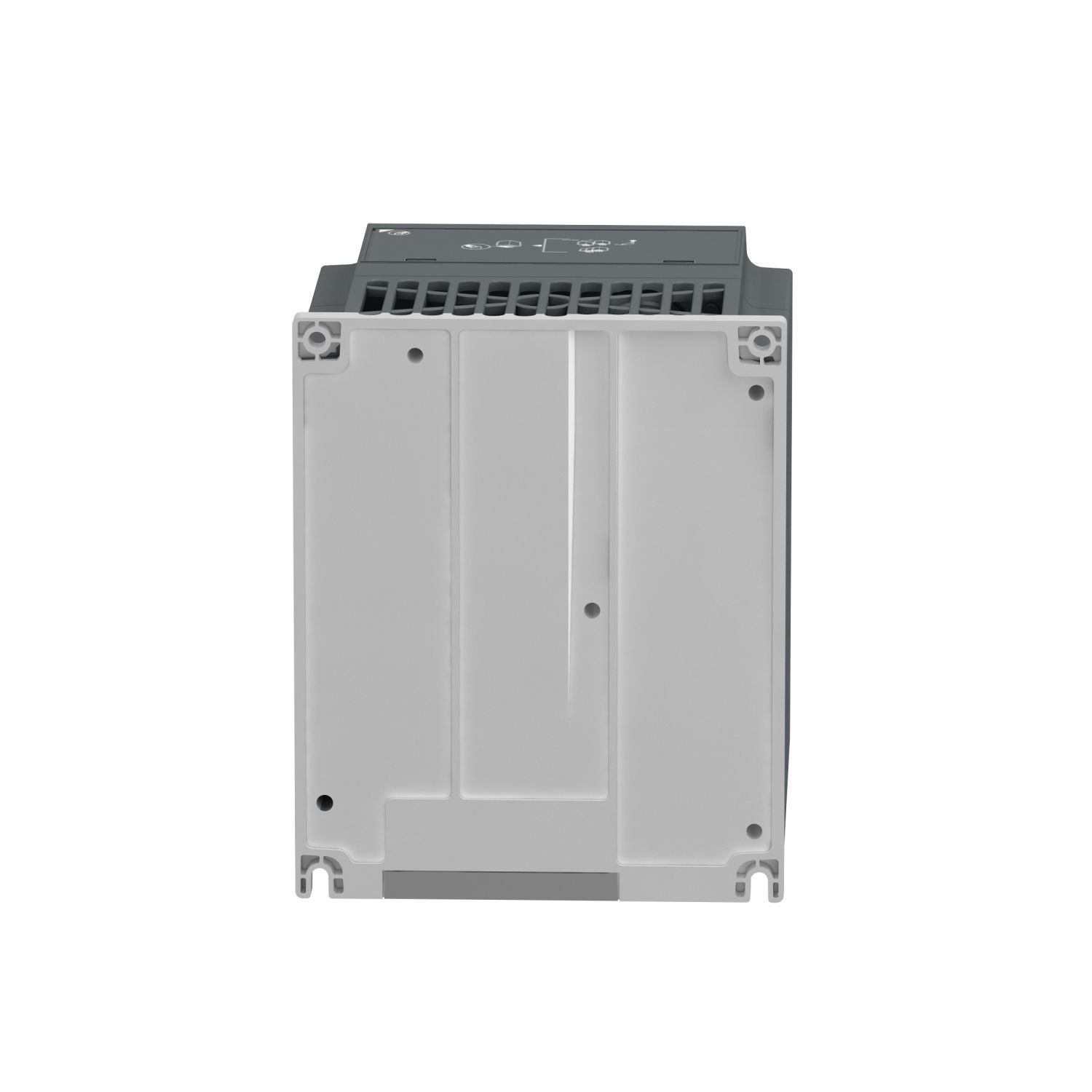

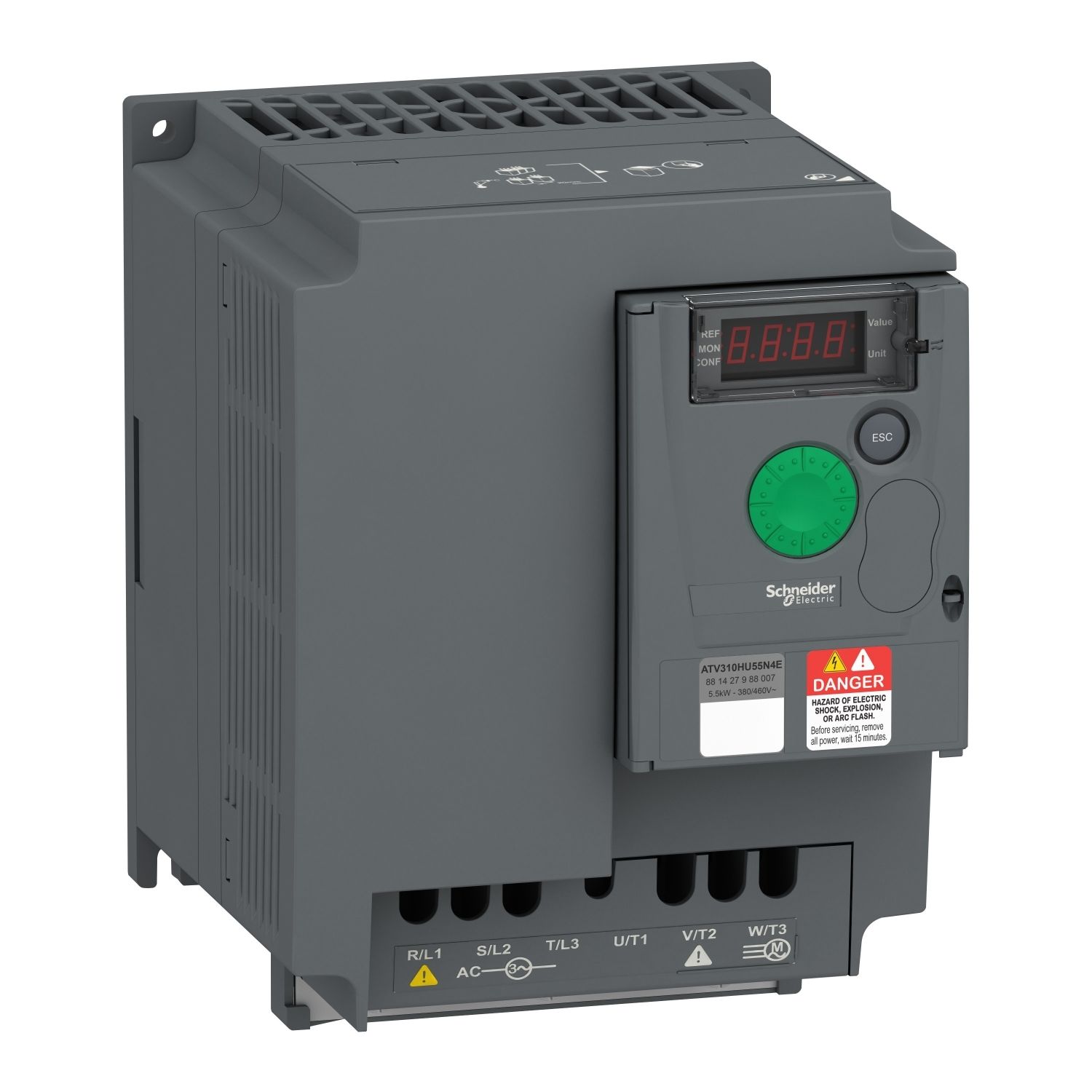

ATV310HU55N4E
Değişken hızlı sürücü ATV310, 5.5 kW, 7.5 hp, 380...460 V, 3 fazlı, filtresiz

|
|
|
|
|
Ana
| Ürün serisi |
Easy Altivar 310
|
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü
|
| Ürüne özel uygulama |
Basit makine
|
| Montaj stili |
Soğutma bloklu
|
| Ürün grubu |
ATV310
|
| Fazların ağ sayısı |
Trifaze
|
| [Us] nominal besleme gerilimi |
380...460 V % - 15...10
|
| Motor gücü kW |
5,5 kW için Ağır şart
7,5 kW için normal şart
|
| Motor gücü hp |
7,5 hp için Ağır şart
10 hp için normal şart
|
| Gürültü seviyesi |
50 dB
|
Tamamlayıcı
| Set başına Miktar |
1'li set
|
| EMC filtresi |
EMC filtresi olmadan
|
| Soğutmanın tipi |
Entegre fan
|
| Haberleşme port protokolü |
Modbus
|
| Konnektörün tipi |
RJ45 (ön yüzde) için Modbus
|
| Fiziksel arayüz |
2 telli RS 485 için Modbus
|
| Iletim çerçevesi |
RTU için Modbus
|
| Iletim hızı |
4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn
|
| Adreslerin sayısı |
1…247 için Modbus
|
| Haberleşme hizmeti |
Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)
|
| Hat akımı |
21,3 A -de 380 V (Ağır şart)
23,0 A -de 380 V (normal şart)
14,3 A -de 460 V (Ağır şart)
19,0 A -de 460 V (normal şart)
|
| Görünen güç |
11,4 kVA -de 460 V (Ağır şart)
15,1 kVA -de 460 V (normal şart)
|
| Muhtemel hat Isc |
22 kA ( Ağır şart )
5 kA ( normal şart )
|
| Sürekli çıkış akımı |
12,6 A Ağır şart
16,0 A normal şart
|
| Maksimum geçici akım |
18,9 A süresince 60 s (Ağır şart)
17,6 A süresince 60 s (normal şart)
|
| W cinsinden güç dağılımı |
162,4 W, at In (Ağır şart)
201,9 W, at In (normal şart)
|
| Hız kontrol cihazı çıkış frekansı |
0,5…400 Hz
|
| Nominal anahtarlama frekansı |
4 kHz
|
| Anahtarlama frekansı |
2...12 kHz ayarlanabilir
|
| Hız aralığı |
1…20 için asenkron motor
|
| Geçici aşırı moment |
170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
|
| Frenleme torku |
Up to 150 % of nominal motor torque frenleme direnci ile
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
|
| Asenkron motor kontrol profili |
Gerilim/frekans oranı (V/f)
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör kontrolü (SVC)
|
| Motor kayma kompanzasyonu |
Ayarlanabilir
|
| Çıkış gerilimi |
380...460 V trifaze
|
| Elektrikli bağlantı |
Terminal, kelepçeleme kapasitesi: 4 mm², AWG 12 (L1, L2, L3, PA/+, PB, U, V, W)
|
| Sıkma torku |
1,2…1,4 N.m
|
| Yalıtım |
Güç ve kontrol arasındaki elektrik
|
| Besleme |
Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
|
| Analog giriş sayısı |
1
|
| Analog giriş tipi |
Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
|
| Dijital giriş sayısı |
4
|
| Dijital giriş tipi |
Programlanabilir LI1...LI4 24 V 18...30 V
|
| Dijital giriş lojiği |
Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
|
| Örnekleme süresi |
10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik giriş
|
| Doğrusallık hatası |
Maksimum değerin +/- % 0,3'ü için analog giriş
|
| Analog çıkış sayısı |
1
|
| Analog çıkış tipi |
AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
|
| Dijital çıkış sayısı |
2
|
| Dijital çıkış tipi |
Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
|
| Minimum anahtarlama akımı |
5 mA -de 24 V DC için lojik röle
|
| Maksimum anahtarlama akımı |
2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
|
| Hızlanma ve yavaşlama rampaları |
0...999,9 sn arasında doğrusal
S
U
|
| Durana kadar frenleme |
DC enjeksiyon ile, <30 s
|
| Koruma tipi |
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
|
| Frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz
|
| Zaman sabiti |
20 ms +/- 1 ms referans değişikliği için
|
| Çalışma konumu |
Dikey +/- 10 derece
|
| Yükseklik |
184 mm
|
| Genişlik |
140 mm
|
| Derinlik |
151 mm
|
| Ürün ağırlığı |
1,8 kg
|
| Besleme frekansı |
50/60 Hz +/- 5 %
|
| Ürün varış yeri |
Asenkron motorlar
|
Ortam
| Elektromanyetik uyumluluk |
Elektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2
Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3
Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11
Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5
|
| Standartlar |
IEC 61800-3
|
| Ürün sertifikaları |
CE
EAC
KC
|
| IP koruma derecesi |
IP20 üst parçada kapama plakası olmadan
IP4X üst
|
| Kirletme derecesi |
2 'e uygunIEC 61800-5-1
|
| Çevresel özellik |
Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3
Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
|
| Darbe dayanımı |
15 gn için 11 ms 'e uygunIEC 60068-2-27
|
| Bağıl nem |
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
|
| Depolama ortam koşulları |
-25…70 °C
|
| Çalışma için ortam hava sıcaklığı |
-10…55 °C değer kaybı olmadan
55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
|
| Çalışma yüksekliği |
<= 1000 m olmadan
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
18,800 cm
|
| Package 1 Width |
18,290 cm
|
| Package 1 Length |
22,860 cm
|
| Package 1 Weight |
2,280 kg
|
| Unit Type of Package 2 |
S03
|
| Number of Units in Package 2 |
2
|
| Package 2 Height |
30,000 cm
|
| Package 2 Width |
30,000 cm
|
| Package 2 Length |
40,000 cm
|
| Package 2 Weight |
5,060 kg
|
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu |
Green Premium ürünü
|
| REACh Düzenlemesi |
 REACh Bildirisi
|
| EU RoHS Direktifi |
Muafiyetlerle uyumlu
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
