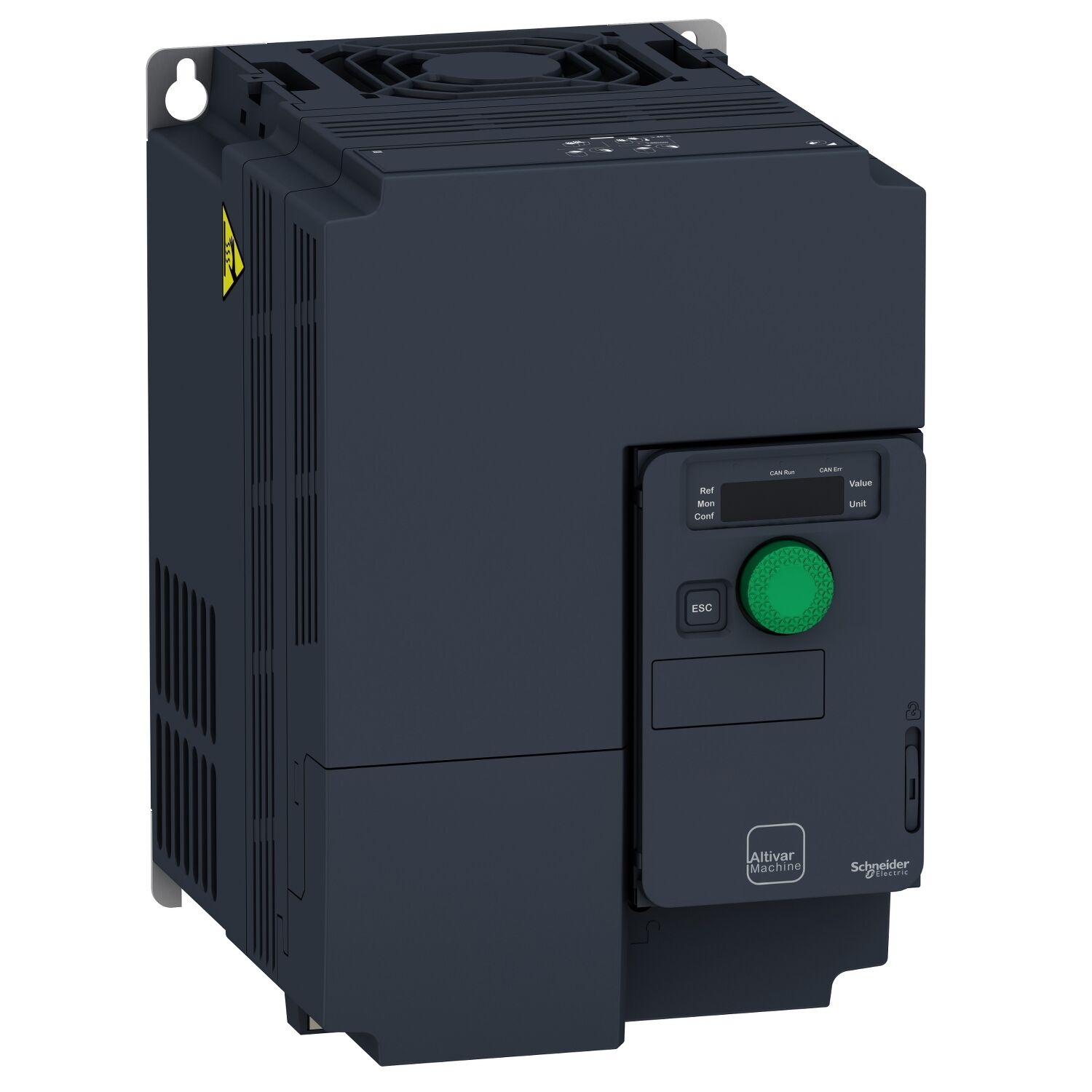

ATV320U55N4C
Değişken hızlı sürücü, Altivar Machine ATV320, 5.5 kW, 380...500 V, 3 fazlı, kompakt

|
|
|
|
|
Ana
| Ürün serisi |
Altivar Machine ATV320
|
| Ürün ya da bileşen tipi |
Değişken hızlı sürücü
|
| Ürüne özel uygulama |
Yüksek güçlü makineler
|
| Model |
Standart tip
|
| Sürücü biçimi |
Kompakt
|
| Montaj Tipi |
Duvara monte
|
| Haberleşme port protokolü |
Modbus seri
CANopen
|
| Seçenek kartı |
Iletişim modülü, CANopen
Iletişim modülü, EtherCAT
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, Ethernet Powerlink
Iletişim modülü, Ethernet/IP
Iletişim modülü, DeviceNet
|
| [Us] nominal besleme gerilimi |
380…500 V % - 15...10
|
| Nominal çıkış akımı |
14,3 A
|
| Motor gücü kW |
5,5 kW için Ağır şart
|
| EMC filtresi |
Entegre
|
| IP koruma sınıfı |
IP20
|
Tamamlayıcı
| Dijital giriş sayısı |
7
|
| Dijital giriş tipi |
STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm
DI1...DI6 lojik girişler, 24 V DC (30 V)
DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
|
| Dijital giriş lojiği |
Pozitif lojik (kaynak)
Negatif lojik (blok)
|
| Dijital çıkış sayısı |
3
|
| Dijital çıkış tipi |
Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA
Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA
|
| Analog giriş sayısı |
3
|
| Analog giriş tipi |
AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit
|
| Analog çıkış sayısı |
1
|
| Analog çıkış tipi |
Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
|
| Röle çıkış tipi |
Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1C
Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2C
|
| Maksimum anahtarlama akımı |
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
|
| Minimum anahtarlama akımı |
Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC
|
| Erişim yöntemi |
Slave CANopen
|
| 4 kadranlı çalışma mümkün |
Doğru
|
| Asenkron motor kontrol profili |
Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
Gerilim/frekans oranı, 2 nokta
|
| Senkron motor kontrol profili |
Sensörsüz vektör kontrolü
|
| Geçici aşırı moment |
170…200 % nominal motor torku
|
| Maksimum çıkış frekansı |
0,599 kHz
|
| Hızlanma ve yavaşlama rampaları |
Lineer
U
S
CUS
Rampa anahtarlama
Hızlanma/yavaşlama rampası uyarlaması
DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma
|
| Motor kayma kompanzasyonu |
Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
|
| Anahtarlama frekansı |
2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
|
| Nominal anahtarlama frekansı |
4 kHz
|
| Durana kadar frenleme |
DC enjeksiyon ile
|
| Fren kesici entegre |
Doğru
|
| Hat akımı |
20,7 A -de 380 V (Ağır şart)
14,5 A -de 500 V (Ağır şart)
|
| Maksimum Giriş Akımı |
20,7 A
|
| Maksimum çıkış voltajı |
500 V
|
| Görünen güç |
12,6 kVA -de 500 V (Ağır şart)
|
| Şebeke frekansı |
50...60 Hz
|
| Bağıl simetrik ağ frekansı toleransı |
5 %
|
| Muhtemel hat Isc |
22 kA
|
| Yüksek aşırı yükte temel yük akımı |
14,3 A
|
| W cinsinden güç dağılımı |
Fan: 195,0 W -de 380 V 4 kHz
|
| Güvenlik fonksiyonu Güvenli Yön (SDI) ile |
Doğru
|
| Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) |
Yanlış
|
| Güvenlik fonksiyonu Güvenli Konum (SP) ile |
Yanlış
|
| Güvenlik fonksiyonu ile Güvenli programlanabilir lojik |
Yanlış
|
| Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) |
Yanlış
|
| Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile |
Yanlış
|
| Sft fct Güvenli Durdurma 2 (SS2) ile |
Doğru
|
| Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) |
Yanlış
|
| Kapalı göstergeli |
Doğru
|
| Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) |
Yanlış
|
| Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) |
Yanlış
|
| Koruma tipi |
Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü
|
| Genişlik |
150 mm
|
| Yükseklik |
232,0 mm
|
| Derinlik |
178,0 mm
|
| Ürün ağırlığı |
3,5 kg
|
Ortam
| Çalışma konumu |
Dikey +/- 10 derece
|
| Ürün sertifikaları |
CE
ATEX
NOM
GOST
EAC
RCM
KC
|
| İşaretleme |
CE
ATEX
UL
CSA
EAC
RCM
|
| Standartlar |
IEC 61800-5-1
|
| Elektromanyetik uyumluluk |
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11
|
| Çevre sınıfı (çalışma sırasında) |
IEC 60721-3-3'e göre sınıf 3C3
IEC 60721-3-3'e göre sınıf 3S2
|
| Darbe etkisi altında maksimum hızlanma (çalışma sırasında) |
150 m/sn² 11 ms'de
|
| Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) |
10 m/sn² 13...200 Hz'de
|
| Titreşimli yük altında maksimum sapma (çalışma sırasında) |
2...13 Hz'de 1,5 mm
|
| İzin verilen bağıl nem (depolama sırasında) |
EN 60721-3'e göre sınıf 3K5
|
| Soğutma havası hacmi |
60 m3/h
|
| Aşırı gerilim kategorisi |
III
|
| Düzenleme döngüsü |
Ayarlanabilir PID regülatör
|
| Hız doğruluğu |
Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
|
| Kirletme derecesi |
2
|
| Pil tasarım ömrü |
-25…70 °C
|
| Çalışma için ortam hava sıcaklığı |
-10…50 °C olmadan
50…60 °C değer kaybı faktörü ile
|
| Depolama ortam koşulları |
-25…70 °C
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
19,500 cm
|
| Package 1 Width |
22,500 cm
|
| Package 1 Length |
33,000 cm
|
| Package 1 Weight |
4,696 kg
|
| Unit Type of Package 2 |
P06
|
| Number of Units in Package 2 |
10
|
| Package 2 Height |
75,000 cm
|
| Package 2 Width |
60,000 cm
|
| Package 2 Length |
80,000 cm
|
| Package 2 Weight |
57,500 kg
|
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu |
Green Premium ürünü
|
| REACh Düzenlemesi |
 REACh Bildirisi
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
| Geliştirme İmkanı |
Geliştirilmiş bileşenler mevcuttur
|
