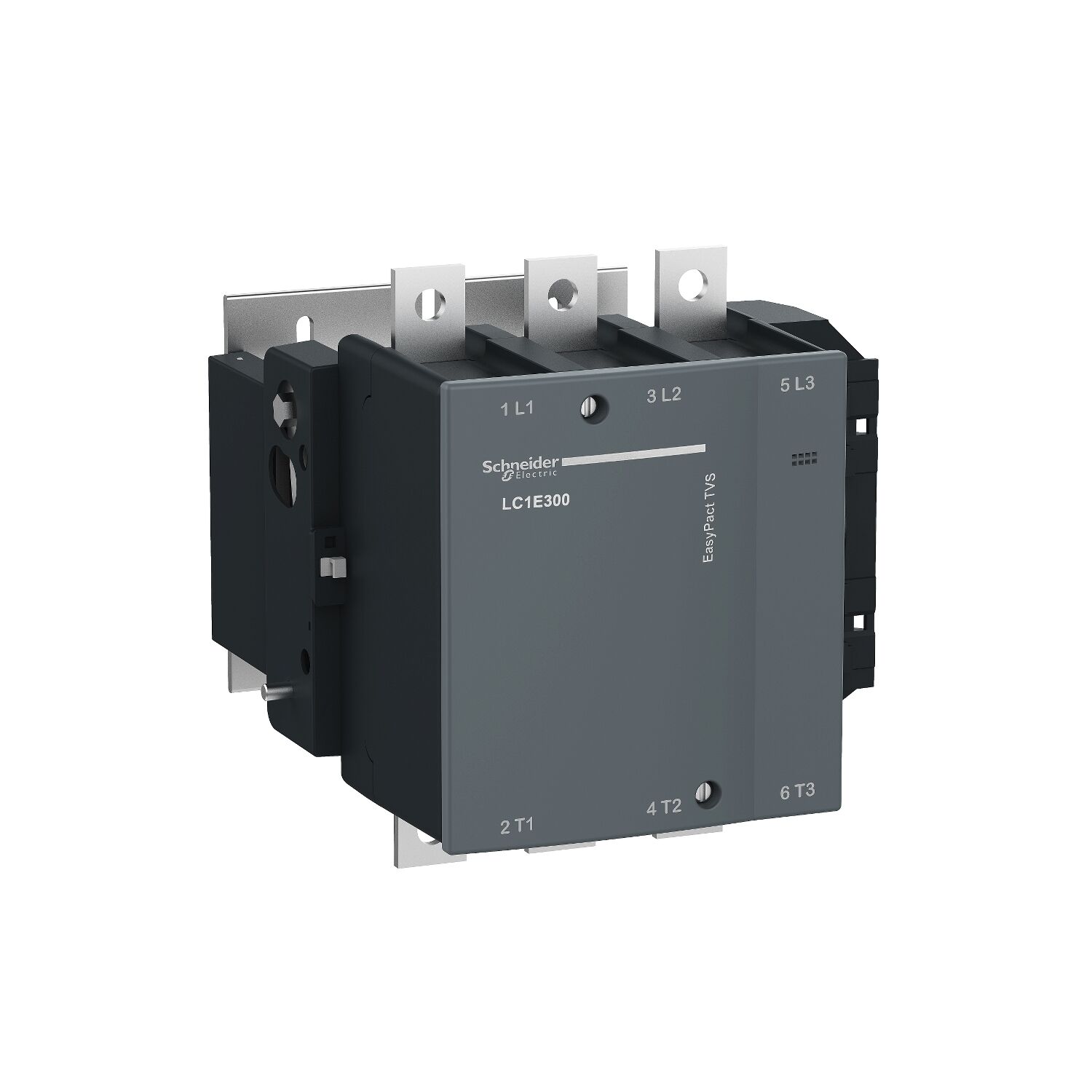

Schneider Electric LC1E300M5 300A 160kW Kontaktör 220VAC
Kategori
Marka
Ürün Kodu
LC1E300M5
Garanti Süresi
18 Ay
Fiyat
28.280,00 TL + KDV
*1.453,34 TL den başlayan taksitlerle!
33.936,00 TL
15.610,56 TL
%54
| Seri | EasyPact |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1E |
| Kontaktör uygulaması | Direnç yükü Motor kontrol |
| Kullanım kategorisi | AC-1 AC-3 |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 300 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 320 A 40 °C) -de <= 440 V AC AC-1 için güç devresi |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
Tamamlayıcı
| Motor gücü kW | 90 kW -de 220...230 V AC 50/60 Hz (AC-3) 160 kW -de 380...400 V AC 50/60 Hz (AC-3) 160 kW -de 415 V AC 50/60 Hz (AC-3) 185 kW -de 440 V AC 50/60 Hz (AC-3) 200 kW -de 500 V AC 50/60 Hz (AC-3) 250 kW -de 660...690 V AC 50/60 Hz (AC-3) |
| Kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 320 A -de <40 °C |
| Irms nominal kapama kapasitesi | 3000 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
| Nominal kesme kapasitesi | 2400 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 2200 A -de <40 °C - 10 s için güç devresi |
| Ilgili sigorta değeri | 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 500 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
| Ortalama empedans | 0,3 mOhm - Ith 320 A 50 Hz için güç devresi |
| Kutup başına güç dağılımı | 27 W AC-3 31 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| Aşırı gerilim kategorisi | III |
| Kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 5000000 cycles |
| Elektrik dayanıklılığı | 400000 cycles AC-1 500000 cycles AC-3 |
| Kontrol devresi tipi | AC -de 50 Hz |
| Kontrol devresi gerilim limitleri | 0,85...1,1 Uc 55 °C çalışma 50 Hz 0,35...0,55 Uc 55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü | 650 VA 50 Hz 0,9 20 °C) 650 VA 60 Hz 0,9 20 °C) |
| VA cinsinden tutma güç tüketimi | 10 VA 50 Hz 0,9 20 °C) 10 VA 60 Hz 0,9 20 °C) |
| Isı dağılımı | 8 W için kontrol devresi |
| Çalışma süresi | 40...65 msn kapanışta 100...170 msn açılışta |
| Maximum operating rate | 1200 cyc/h -de <55 °C |
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: pabuçlu kablo - harici çap: 240 mm Güç devresi: çubuklar 2 - busbar kesiti: 5 x 30 mm |
| Sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m |
| Minimum anahtarlama gerilimi | 17 V için kontrol devresi |
| Minimum anahtarlama akımı | 5 mA için kontrol devresi |
| Yalıtım direnci | > 10 MOhm için kontrol devresi |
| Çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj desteği | Plaka |
Ortam
| Standartlar | IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 |
| Ürün sertifikaları | EAC CE |
| IP koruma derecesi | IP00 'e uygunIEC 60529 |
| Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
| Çalışma yüksekliği | 3000 m olmadan |
| Yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) |
| Yükseklik | 206 mm |
| Genişlik | 213 mm |
| Derinlik | 219 mm |
| Ürün ağırlığı | 8,5 kg |
Paketleme üniteleri
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 27,0 cm |
| Package 1 Width | 25,0 cm |
| Package 1 Length | 31,0 cm |
| Package 1 Weight | 9,446 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 1 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 9,887 kg |
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu | Green Premium ürünü |
| REACh Düzenlemesi |  REACh Bildirisi |
| EU RoHS Direktifi | Uyumlu EU RoHS Bildirisi |
| Cıva içermez | Evet |
| Çin RoHS Düzenlemesi | Çin RoHS beyanı |
| RoHS muafiyet bilgileri | Evet |
| Çevre Beyanı | Çevresel Ürün Profili |
| WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
