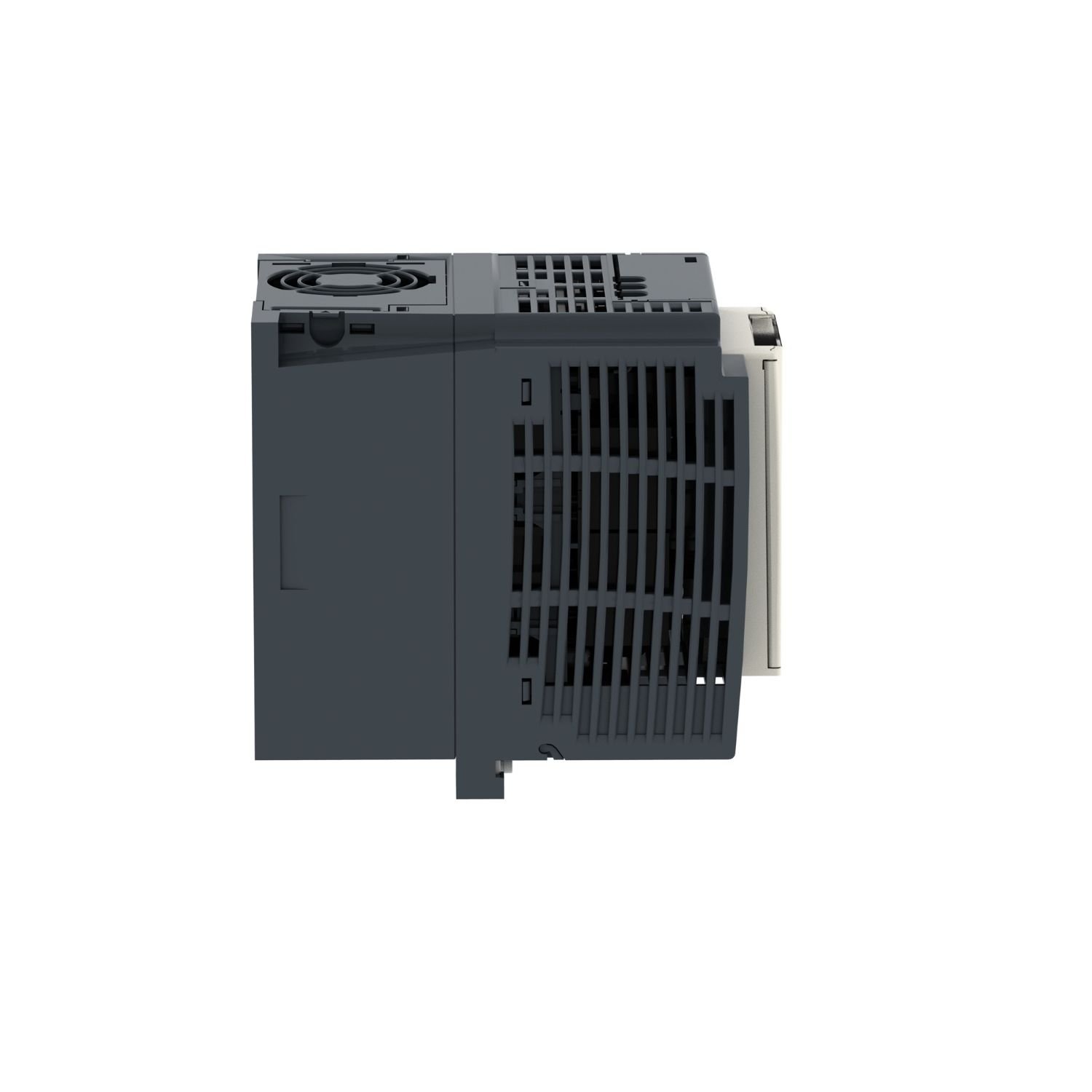

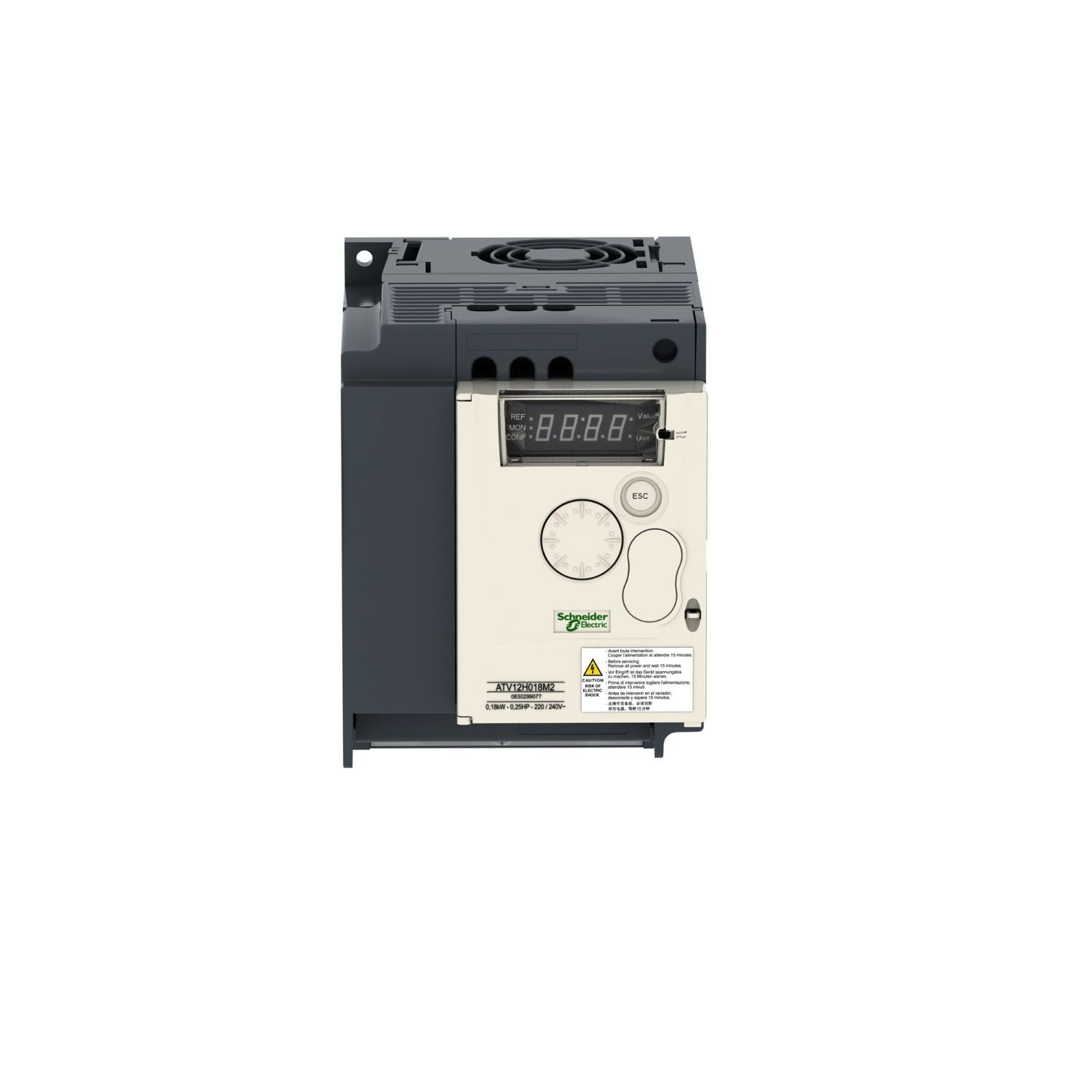

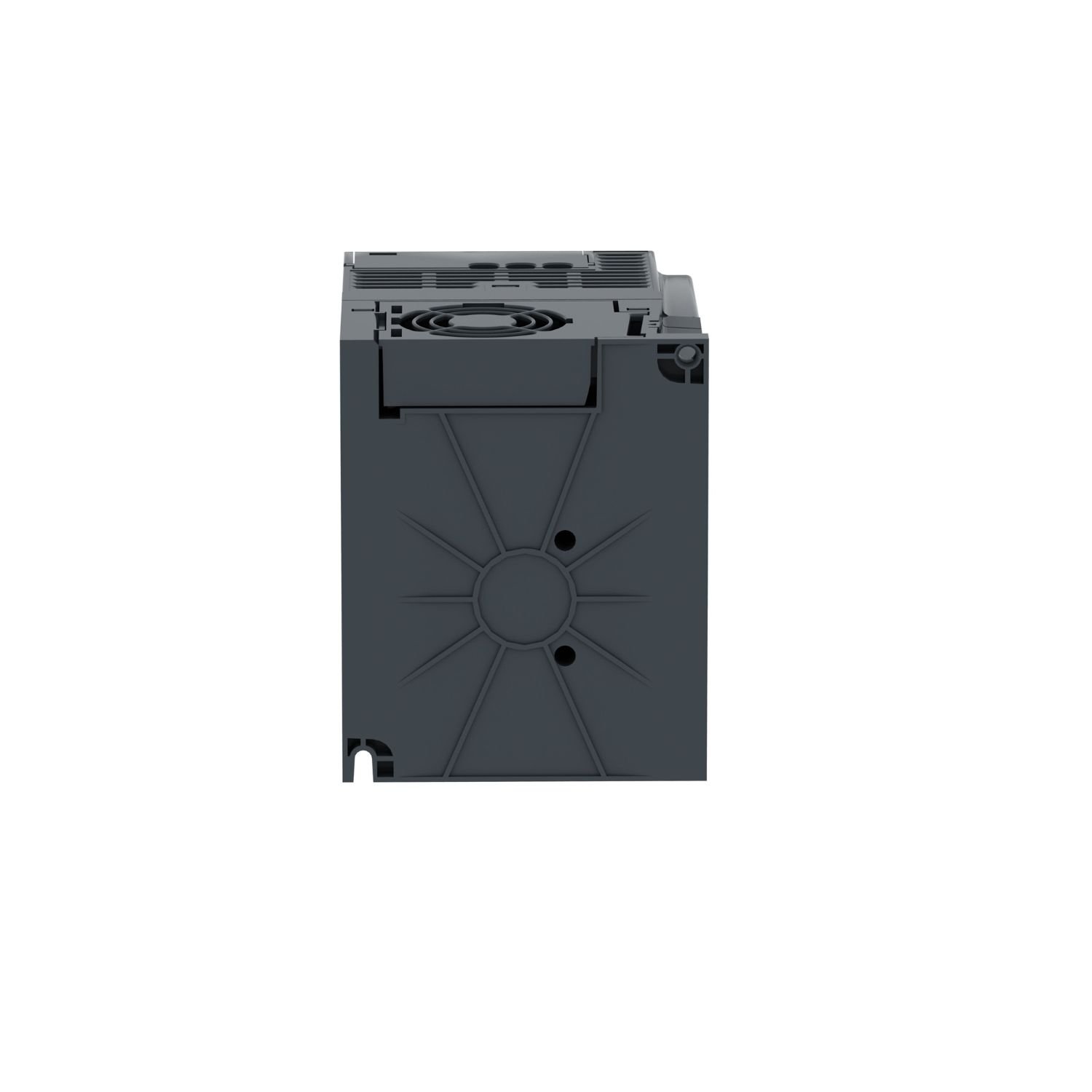

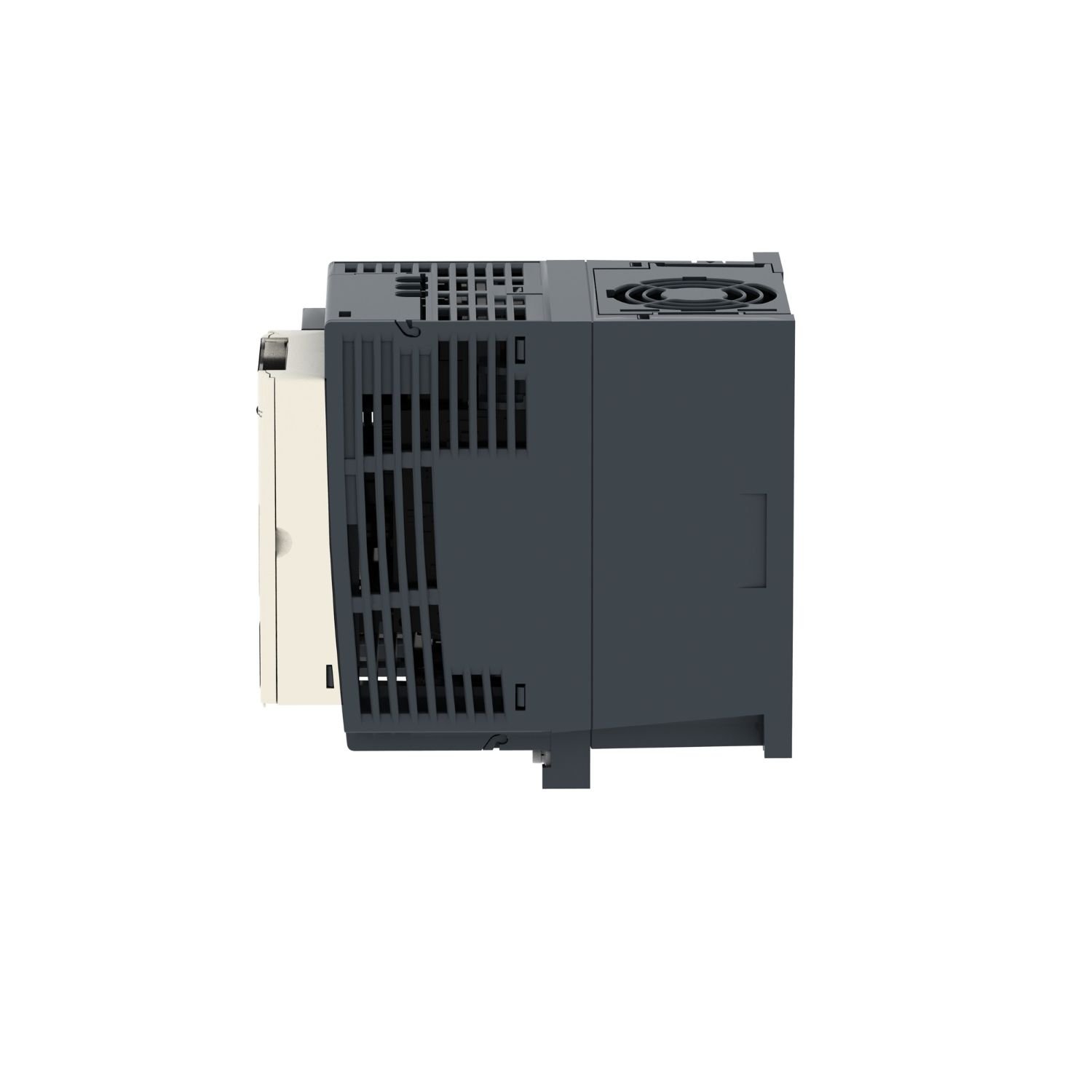

Schneider Electric ATV12HU15M2 1,5Kw 2Hp Hız Kontrol Cihazı 200..240V
Ürün Kodu
ATV12HU15M2
Garanti Süresi
18 Ay
Havale
7.745,92 TL
(%2 havale indirimi)
0 Puan - 0 Yorum
| Ürün serisi | Altivar 12 |
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| Ürüne özel uygulama | Basit makine |
| Montaj Tipi | Cabinet mount |
| Haberleşme port protokolü | Modbus |
| Besleme frekansı | 50/60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi | 200...240 V - 15...10 % |
| Nominal çıkış akımı | 7,5 A |
| Motor gücü hp | 2 hp |
| Motor gücü kW | 1,5 kW |
| Motor gücü hp | 2 hp |
| EMC filtresi | Entegre |
| IP koruma sınıfı | IP20 |
Tamamlayıcı
| Dijital giriş sayısı | 4 |
| Dijital çıkış sayısı | 2 |
| Analog giriş sayısı | 1 |
| Analog çıkış sayısı | 1 |
| Röle çıkış sayısı | 1 |
| Fiziksel arayüz | 2 telli RS 485 |
| Konnektör tipi | 1 RJ45 |
| Sürekli çıkış akımı | 7,5 A -de 4 kHz |
| Erişim yöntemi | Sunucu Modbus seri |
| Hız kontrol cihazı çıkış frekansı | 0,5…400 Hz |
| Hız aralığı | 1…20 |
| Örnekleme süresi | 20 ms, tolerans +/- 1 ms için lojik giriş 10 ms için analog giriş |
| Doğrusallık hatası | Maksimum değerin +/- % 0,3'ü için analog giriş |
| Frekans çözünürlüğü | Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz |
| Zaman sabiti | 20 ms +/- 1 ms referans değişikliği için |
| Iletim hızı | 9,6 kbit/sn 19,2 kbit/sn 38.4 kbit/s |
| Iletim çerçevesi | RTU |
| Adreslerin sayısı | 1…247 |
| Veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Haberleşme hizmeti | Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43) |
| Polarizasyon tipi | Empedans yok |
| 4 quadrant operation possible | False |
| Asenkron motor kontrol profili | Sensörsüz akı vektör kontrolü Karesel gerilim/frekans oranı Gerilim/frekans oranı (V/f) |
| Maximum output frequency | 4 kHz |
| Geçici aşırı moment | 150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| Hızlanma ve yavaşlama rampaları | U S 0 - 999,9 sn arası doğrusal |
| Motor kayma kompanzasyonu | Ayarlanabilir Fabrikada mevcut |
| Anahtarlama frekansı | 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile |
| Nominal anahtarlama frekansı | 4 kHz |
| Durana kadar frenleme | DC enjeksiyon ile |
| Brake chopper integrated | False |
| Hat akımı | 17,8 A -de 100 V (Ağır şart) 14,9 A -de 120 V (Ağır şart) |
| Maksimum Giriş Akımı | 14,9 A |
| Maximum output voltage | 240 V |
| Görünen güç | 3,6 kVA -de 240 V (Ağır şart) |
| Maksimum geçici akım | 11,2 A süresince 60 s (Ağır şart) 12,4 A süresince 2 s (Ağır şart) |
| Şebeke frekansı | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| Muhtemel hat Isc | 1 kA |
| Base load current at high overload | 7,5 A |
| W cinsinden güç dağılımı | Forced cooling: 72,0 W |
| With safety function Safely Limited Speed (SLS) | False |
| With safety function Safe brake management (SBC/SBT) | False |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | False |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | False |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| Koruma tipi | Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
| Sıkma torku | 1,2 N.m |
| Yalıtım | Güç ve kontrol arasındaki elektrik |
| Set başına Miktar | 1'li set |
| Genişlik | 105 mm |
| Yükseklik | 142 mm |
| Derinlik | 156,2 mm |
| Ürün ağırlığı | 1,4 kg |
Ortam
| Çalışma yüksekliği | > 1000...2000 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan |
| Çalışma konumu | Dikey +/- 10 derece |
| Ürün sertifikaları | NOM CSA C-Tick UL GOST RCM KC |
| İşaretleme | CE |
| Standartlar | UL 508C UL 618000-5-1 EN/IEC 61800-5-1 EN/IEC 61800-3 |
| Montaj stili | Soğutma bloklu |
| Elektromanyetik uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-3 Kesinti bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11 |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| Soğutma havası hacmi | 16 m3/h |
| Aşırı gerilim kategorisi | Class III |
| Düzenleme döngüsü | Ayarlanabilir PID regülatör |
| Elektromanyetik emisyon | Yayılmalı emisyonlar ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...16 kHz ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <20 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar ek EMC filtresi ile ortam 2 kategori C3 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <10 m |
| Titreşim direnci | 1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunEN/IEC 60068-2-6 |
| Darbe dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| Bağıl nem | 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Gürültü seviyesi | 45 dB |
| Kirletme derecesi | 2 |
| Ambient air transport temperature | -25…70 °C |
| Çalışma için ortam hava sıcaklığı | -10…50 °C olmadan 50…60 °C °C başına % 2,2 akım düşüşüyle |
| Depolama ortam koşulları | -25…70 °C |
Paketleme üniteleri
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 23,000 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 21,500 cm |
| Package 1 Weight | 1,716 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 64,840 kg |
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu | Green Premium ürünü |
| REACh Düzenlemesi |  REACh Bildirisi |
| EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi |
| Cıva içermez | Evet |
| Çin RoHS Düzenlemesi | Çin RoHS beyanı |
| RoHS muafiyet bilgileri | Evet |
| Çevre Beyanı | Çevresel Ürün Profili |
| Döngüsellik Profili | Kullanım Sonu Bilgileri |
| WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
