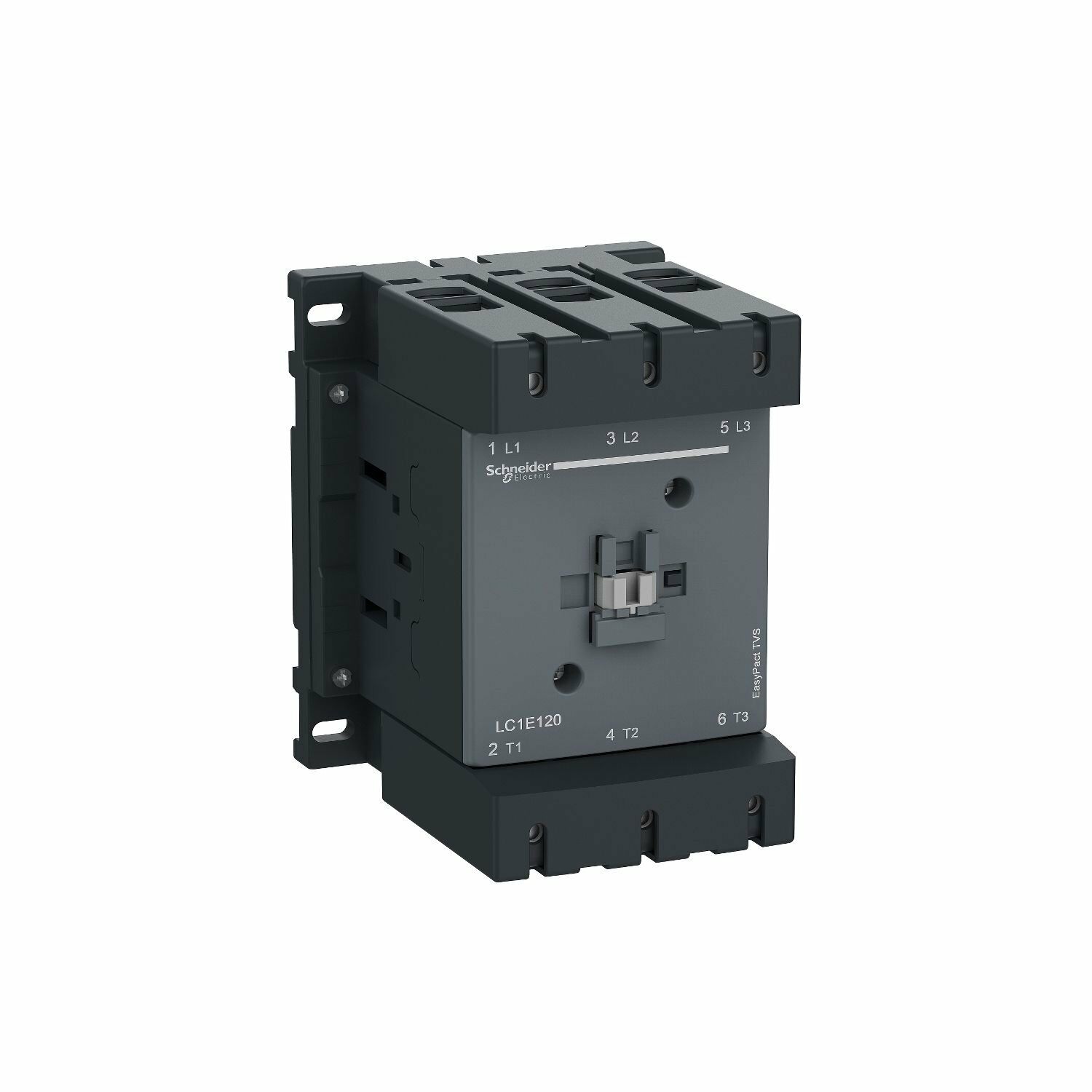

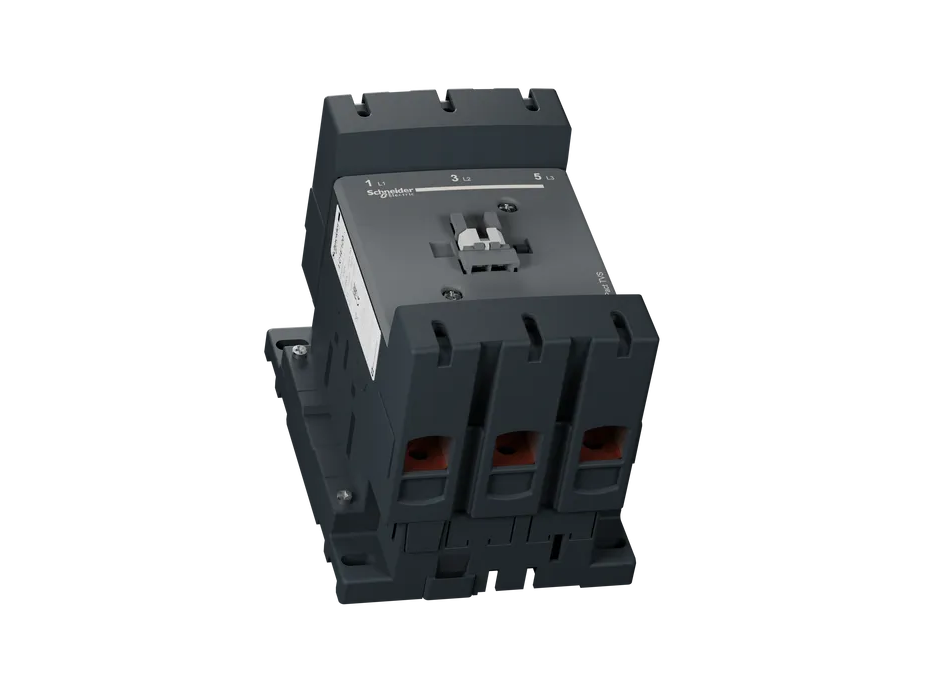

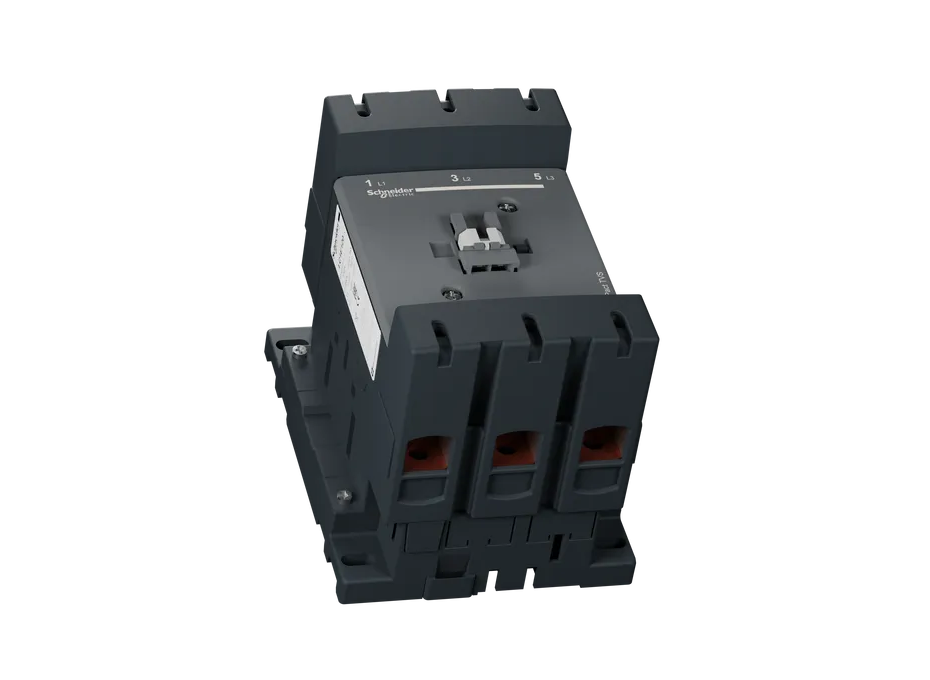

| Motor gücü kW |
45 kW at 220...230 V AC 50/60 Hz
75 kW at 380...400 V
80 kW at 415 V
80 kW at 440 V
90 kW at 500 V
100 kW at 660...690 V
|
| Kutup kontak düzenleme |
3 NA
|
| [Ith] klasik açık hava termik akımı |
200 A (at 40 °C)
|
| Irms nominal kapama kapasitesi |
1600 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
|
| Nominal kesme kapasitesi |
1280 A at 440 V for güç devresi conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı |
1400 A 40 °C - 10 s for güç devresi
|
| Ilgili sigorta değeri |
10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
315 A gG at <= 690 V coordination tip 1 for güç devresi
|
| Ortalama empedans |
0,6 mOhm - Ith 200 A 50 Hz for güç devresi
|
| Kutup başına güç dağılımı |
24 W AC-1
15 W AC-3
|
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1
|
| Aşırı gerilim kategorisi |
III
|
| Kirletme derecesi |
3
|
| [Uimp] nominal darbe dayanım voltajı |
8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
|
| Mekanik dayanıklılık |
4000000 cycles
|
| Elektrik dayanıklılığı |
800000 cycles AC-3
250000 cycles AC-1
|
| Kontrol devresi tipi |
AC -de 50 Hz
|
| Kontrol devresi gerilim limitleri |
0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,35...0,55 Uc -5…55 °C düşme 50 Hz
|
| VA cinsinden kalkış gücü |
300 VA 50 Hz cos phi 0,9 (at 20 °C)
300 VA 60 Hz cos phi 0,9 (at 20 °C)
|
| VA cinsinden tutma güç tüketimi |
22 VA 50 Hz cos phi 0,9 (at 20 °C)
22 VA 60 Hz cos phi 0,9 (at 20 °C)
|
| Isı dağılımı |
3…8 W for kontrol devresi
|
| Çalışma süresi |
20...50 msn kapanışta
6...20 msn açılışta
|
| Maksimum çalışma hızı |
1200 cyc/h -de <55 °C
|
| Bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 10…120 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 10…120 mm² - cable stiffness: katı kablo uçsuz
|
| Sıkma torku |
Güç devresi: 12 N.m
Kontrol devresi: 1,2 N.m
|
| Yardımcı kontak düzenleme |
1 NA + 1 NK
|
| Minimum anahtarlama gerilimi |
17 V for kontrol devresi
|
| Minimum anahtarlama akımı |
5 mA for kontrol devresi
|
| Yalıtım direnci |
> 10 MOhm for kontrol devresi
|
| Çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
|
| Montaj desteği |
Plaka
DIN rayı
|
