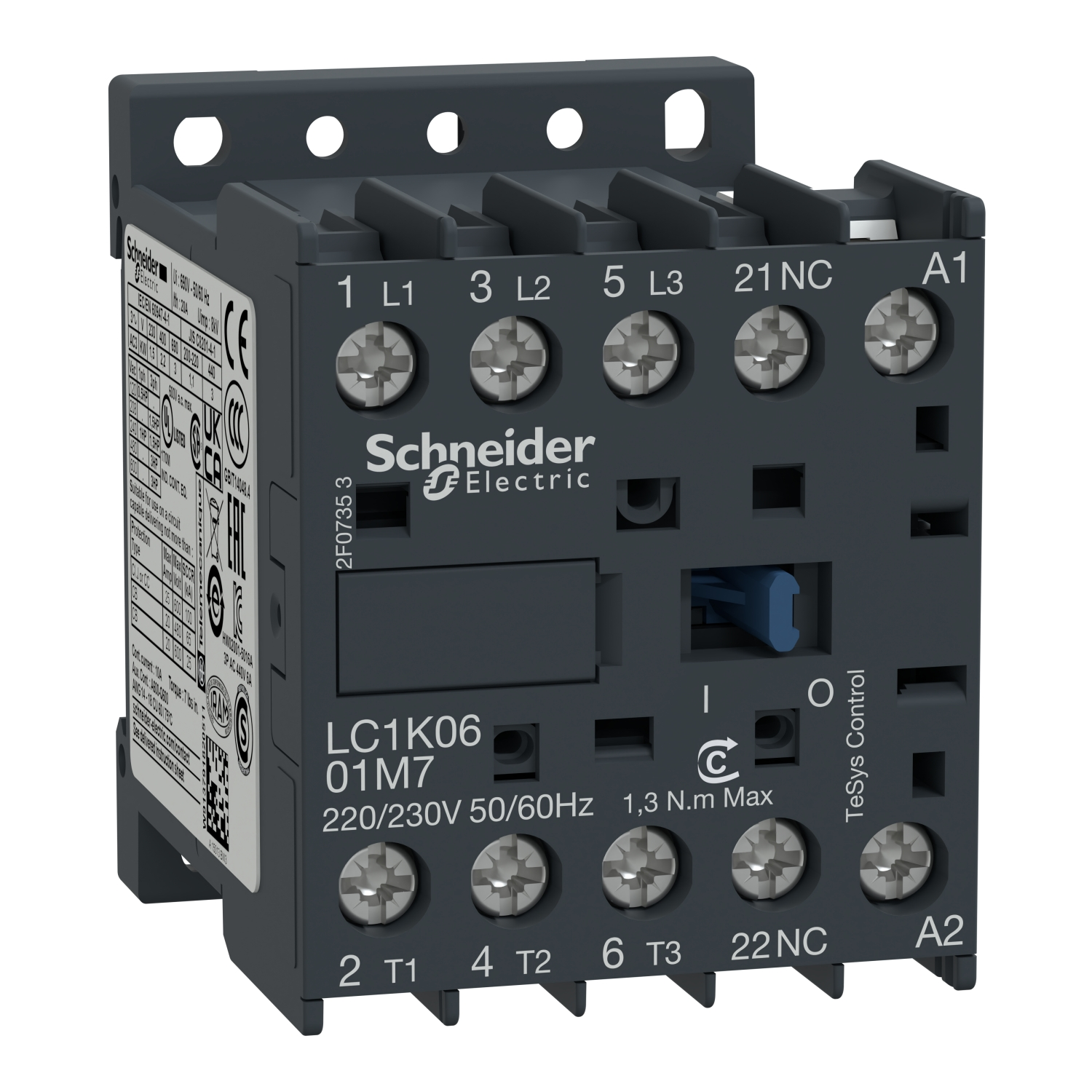

| Kullanım kategorisi |
AC-3
AC-3e
|
| Kutup tanımı |
3P
|
| Power pole contact composition |
3 NA
|
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC <= 400 Hz
Sinyalleme devresi: <= 690 V AC <= 400 Hz
|
| [Ie] nominal çalışma akımı |
16 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
16 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
|
| Kontrol devresi tipi |
AC -de 50/60 Hz
|
| Kontrol devresi gerilimi |
220...230 V AC 50/60 Hz
|
| Motor gücü kW |
4 kW -de 220...230 V AC 50/60 Hz AC-3
7,5 kW -de 380...415 V AC 50/60 Hz AC-3
5,5 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 690 V AC 50/60 Hz AC-3
4 kW -de 220...230 V AC 50/60 Hz AC-3e
7,5 kW -de 380...415 V AC 50/60 Hz AC-3e
5,5 kW -de 440 V AC 50/60 Hz AC-3e
4 kW -de 690 V AC 50/60 Hz AC-3e
|
| Yardımcı kontak düzenleme |
1 NA
|
| [Uimp] nominal darbe dayanım voltajı |
8 kV
|
| Aşırı gerilim kategorisi |
III
|
| [Ith] klasik açık hava termik akımı |
20 A (at 60 °C) for güç devresi
10 A (at 50 °C) for sinyalleme devresi
|
| Irms nominal kapama kapasitesi |
160 A AC for güç devresi conforming to IEC 60947
110 A AC for sinyalleme devresi conforming to IEC 60947
|
| Nominal kesme kapasitesi |
110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
70 A at 660...690 V conforming to IEC 60947
|
| [Icw] nominal kısa süreli dayanma akımı |
115 A 50 °C - 1 sn for güç devresi
105 A 50 °C - 5 s for güç devresi
100 A 50 °C - 10 s for güç devresi
75 A 50 °C - 30 s for güç devresi
55 A 50 °C - 1 min for güç devresi
50 A 50 °C - 3 min for güç devresi
25 A 50 °C - >= 15 min for güç devresi
80 A - 1 sn for sinyalleme devresi
90 A - 500 ms for sinyalleme devresi
110 A - 100 ms for sinyalleme devresi
|
| Ilgili sigorta değeri |
25 A gG at <= 440 V for güç devresi
25 A aM for güç devresi
10 A gG for sinyalleme devresi conforming to IEC 60947
10 A gG for sinyalleme devresi conforming to VDE 0660
|
| Ortalama empedans |
3 mOhm - Ith 20 A 50 Hz for güç devresi
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
|
| Yalıtım direnci |
> 10 MOhm for sinyalleme devresi
|
| VA cinsinden kalkış gücü |
30 VA (at 20 °C)
|
| VA cinsinden tutma güç tüketimi |
4,5 VA (at 20 °C)
|
| Isı dağılımı |
1,3 W
|
| Kontrol devresi gerilim limitleri |
Çalışma: 0,8...1,15 Uc (at <50 °C)
Düşme: >= 0.20 Uc (at <50 °C)
|
| Bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
|
| Maksimum çalışma hızı |
3600 cyc/h
|
| Yardımcı kontak tipi |
Tip anlık 1 NA
|
| Sinyalleme devre frekansı |
<= 400 Hz
|
| Minimum anahtarlama akımı |
5 mA for sinyalleme devresi
|
| Minimum anahtarlama gerilimi |
17 V for sinyalleme devresi
|
| Montaj desteği |
Plaka
Ray
|
| Sıkma torku |
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2
|
| Çalışma süresi |
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
|
| Güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
| Çakışmama mesafesi |
0,5 mm
|
| Mekanik dayanıklılık |
10 Mcycles
|
| Elektrik dayanıklılığı |
1,3 Mcycles 16 A AC-3 Ue'de <= 440 V
1,3 Mcycles 16 A AC-3e Ue'de <= 440 V
|
| Mekanik dayanıklılık |
Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
|
| Yükseklik |
58 mm
|
| Genişlik |
45 mm
|
| Derinlik |
57 mm
|
| Ürün ağırlığı |
0,18 kg
|
