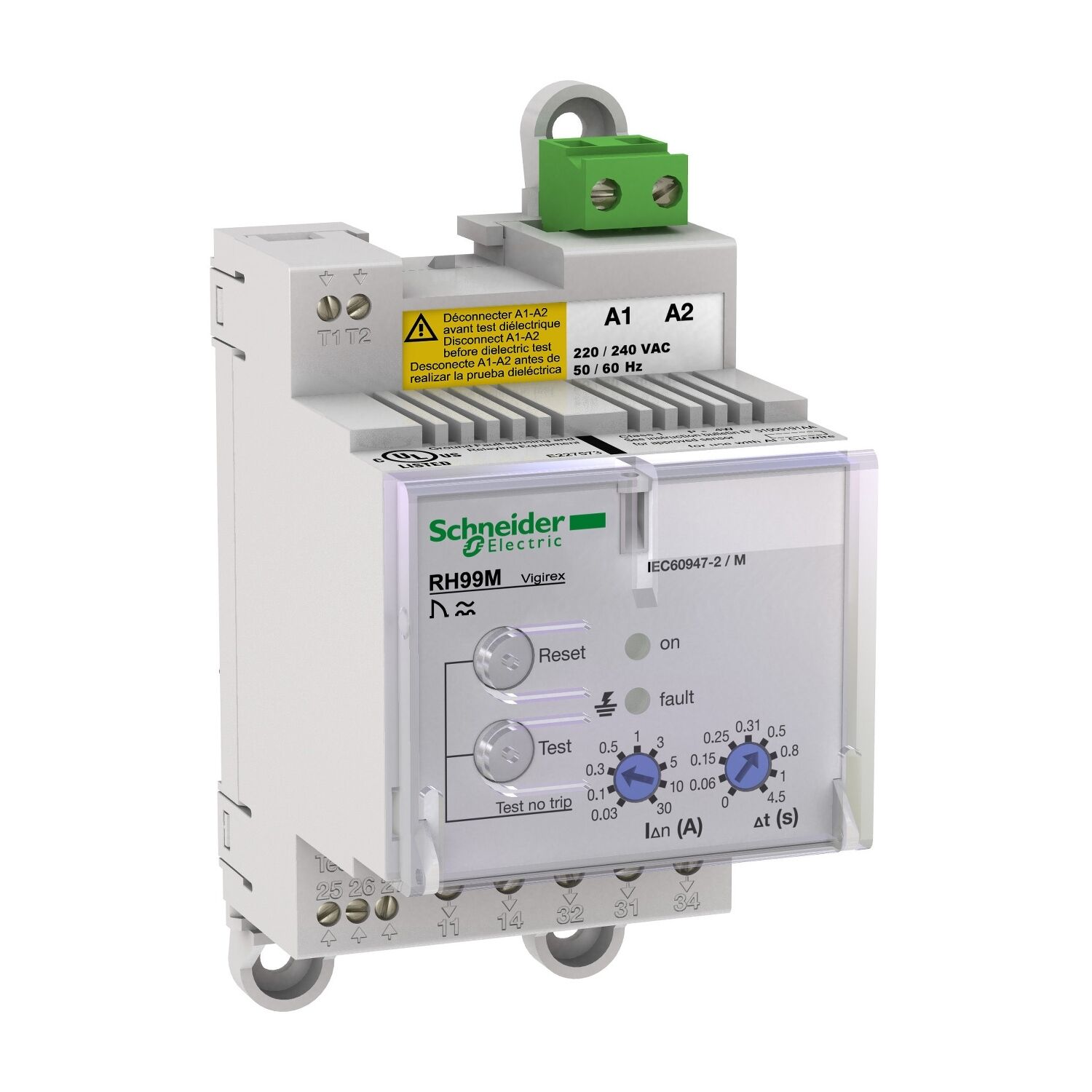

Schneider Electric 56173 Kaçak Akım Algılama Rölesi Rh99M - 0,03..30 A - 0..4,5 Sn - 240 V
Ürün Kodu
56173
Garanti Süresi
18 Ay
Havale
5.647,34 TL
(%2 havale indirimi)
0 Puan - 0 Yorum
| Menzil | VigiPacT |
|---|---|
| Cihaz kısa adı | RH99M |
| Ürün veya bileşen tipi | Kaçak akım koruma rölesi |
| röle uygulaması | Koruma rölesi |
| Montaj desteği | DIN rayı |
| Toprak kaçağı koruma sınıfı | A tipi |
| ayar türü | Seçici |
| Artık toprak kaçağı hassasiyeti ayar tipi | Ayarlanabilir 9 ayar |
| Toprak kaçağı hassasiyeti | 0,03…30 A |
| Toprak kaçağı zaman gecikmesi | 0,03 A için anlık Ayarlanabilir 9 ayar 0…4,5 s, 0,03…30 A için |
| Akım sensörleri uyumluluğu | VigiPacT TOA toprak kaçak akım sensörü VigiPacT A toprak kaçak akım sensörü VigiPacT L toprak kaçak akım sensörü |
| [Ithe] konvansiyonel kapalı termik akım | 8 bir |
| Minimum yük | 12 V'ta 10 mA |
| [ABD] nominal besleme gerilimi | 220...240 V AC 50/60 Hz 55...110 % |
| VA cinsinden güç tüketimi | 4 VA |
| İzlenen dağıtım sistemi | 1000 V - AC, 50/60 Hz'de (maksimum) 1000 V - AC, 400 Hz'de (maksimum) |
| topraklama sistemi | TN-S TT Bilişim |
| [Uimp] anma darbe dayanım gerilimi | 8kV |
| Sıfırla | Manuel sıfırlama |
| test fonksiyonu | Uzaktan test Yerel |
|---|---|
| izleme | Elektronik (sürekli) Güç kaynağı (sürekli) Röle/sensör bağlantısı (sürekli) |
| ölçüm türü | Toprak hatası akımı dahili ölçümü, aralık: %80...100 |
| Ayarları kurcalamaya dayanıklı | Mühürlenebilir kapak ile korunmaktadır |
| Bağlantılar - terminaller | Yardımcı güç kaynağı: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Yardımcı güç kaynağı: terminal blok kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12 Yardımcı güç kaynağı: terminal blok kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12 Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12 Hata: vidalı terminal kablo(lar)ı 0,25…2,5 mm² esnek AWG 24...AWG 12 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar)ı 0,14…1,5 mm² sert AWG 26...AWG 16 Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar)ı 0,14…1 mm² esnek AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16 Sensör: vidalı terminal kablo(lar) 0,25… 0,5 mm² esnek AWG 26...AWG 16 Gerilim varlığı: vidalı terminal kablo(lar)ı 0,2…2,5 mm² esnek AWG 24...AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24... AWG 12 Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 |
| Tel sıyırma uzunluğu | Yardımcı güç kaynağı: Üst bağlantı için 7 mm Hata: Alt bağlantı için 8 mm Röle testi ve hata sıfırlama: Alt bağlantı için 5 mm Sensör: Üst bağlantı için 5 mm Gerilim varlığı: Alt bağlantı için 8 mm |
| Sıkma torku | Yardımcı güç kaynağı: 0,6 Nm üst Hata: 0,6 Nm alt Röle testi ve hata sıfırlama: 0,25 Nm alt Sensör: 0,25 Nm üst Gerilim varlığı: 0,6 Nm alt |
| 9 mm hatveler | 6 |
| Genişlik | 54 mm |
| Yükseklik | 81 mm |
| Derinlik | 74 mm |
| Net ağırlığı | 0,3 kilo |
| IP koruma derecesi | Ön yüzde IP40: EN/IEC 60529'a uygun Yan parçalarda IP30: EN/IEC 60529'a uygun IP20, bağlantı terminalleri: EN/IEC 60529'a uygun |
| IK koruma derecesi | IK07 uyumluluk standardı EN 50102 |
| mekanik sağlamlık | IEC 60695-2-1'e uygun yangın direnci IK koruması 2 joule: IK07uyumluluk EN 50102 Titreşimler 13,2...100 Hz: 0,7 g Titreşimler 2...13,2 Hz: +/- 1 mm |
| aşırı gerilim kategorisi | IV |
|---|---|
| Elektrik çarpması koruma sınıfı | Sınıf II |
| Elektromanyetik uyumluluk | İletilen ve yayılan emisyonlar: , B, uygunCISPR 11 İletilen radyo frekansı bağışıklık testi: , 3, IEC 61000-4-6'ya uygun Elektrostatik deşarj bağışıklık testi: , 4, IEC 61000-4-2'ye uygun duyarlılık: , 4, IEC 61000-4-5'e uygun Düşük enerji ile iletilen duyarlılık: , 4, IEC 61000-4-4'e uygun Yayılan duyarlılık: , 3, IEC 61000-4-3'e uygun |
| Bağıl nem | 55 °C'de %95 |
| Kirlilik derecesi | 3 'e uygunIEC 60664-1 |
| Çalışma için ortam hava sıcaklığı | -35…70 °C |
| Depolama için ortam hava sıcaklığı | -55…85 °C |
