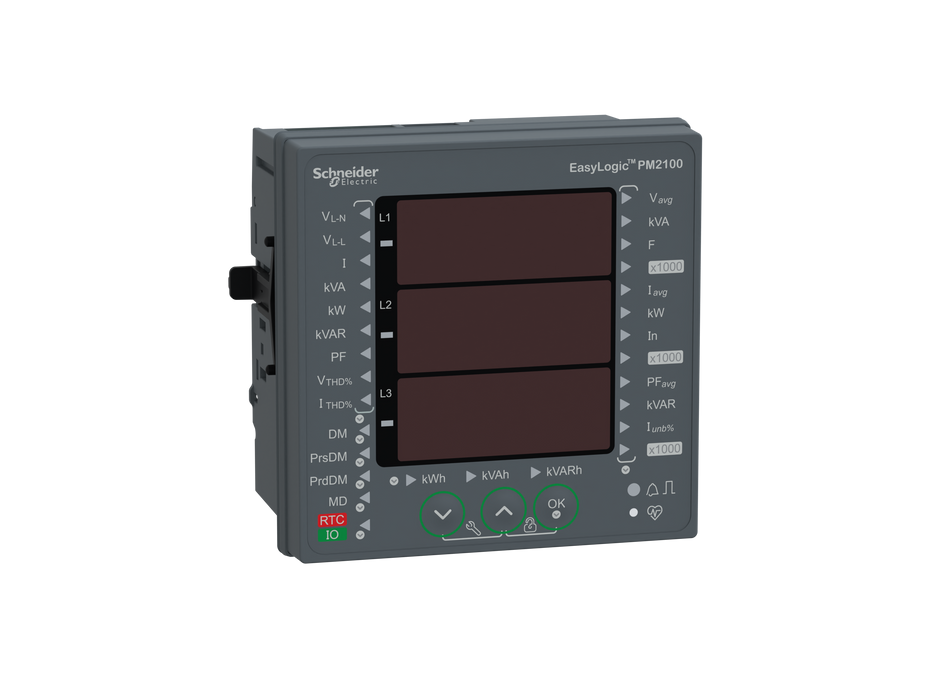

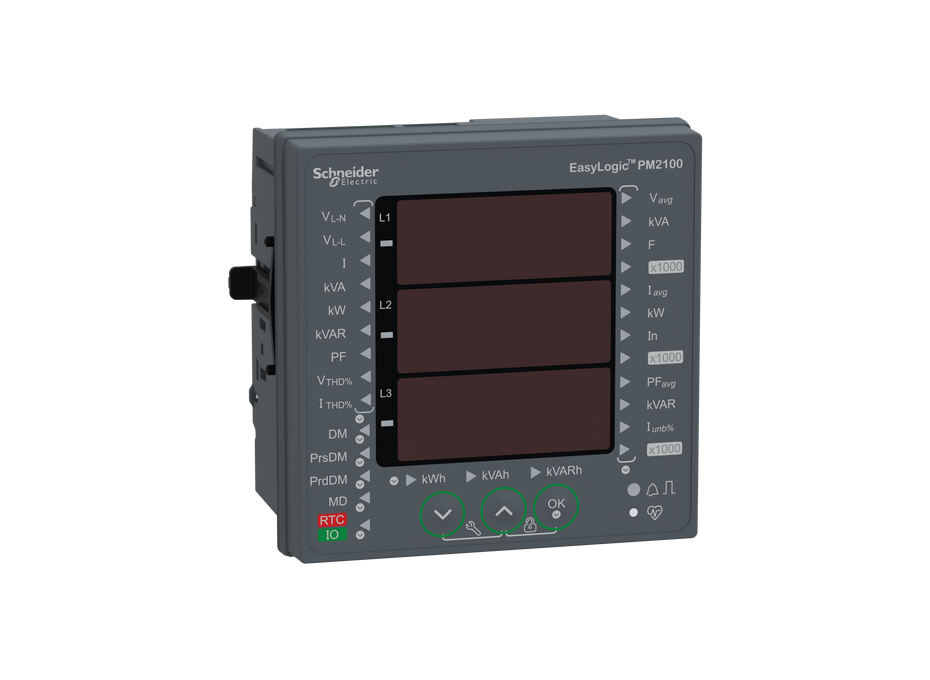

| Cihaz uygulaması |
Alt faturalandırma
Güç izleme
|
| Güç kalitesi analizi |
Toplam harmonik bozulma
15. harmoniğe kadar
|
| Ölçümün tipi |
Görünen güç min/max, total
Aktif ve reaktif güç min/max, total
Akım min/max, avg
Gerilim min/max, avg
Frekans min/max, avg
Toplam akım harmonik bozulması THD (I) faz başına
Toplam gerilim harmonik bozulması THD (U) faz başına
Güç faktörü min/max, avg
Görünen enerji toplam
Aktif ve reaktif enerji toplam
|
| Ölçüm tipi |
Akım I, I1, I2, I3
Pik demand gücü PM, QM, SM
Aktif, reaktif, görünen enerji (imzalı, dört kadranlı)
Tepe ortalama akımları
Etkin güç P, P1, P2, P3
Hesaplanan nötr akım
Gerilim U, U21, U32, U13, V, V1, V2, V3
Dengesizlik akımı
Reaktif güç Q, Q1, Q2, Q3
Talep gücü P, Q, S
Görünen güç S, S1, S2, S3
|
| Doğruluk sınıfı |
Sınıf 1 aktif enerji 'e uygunIEC 62053-21
Sınıf 1 reaktif enerji 'e uygunIEC 62053-24
Class 5 harmonik bozulma (I THD ve U THD)
|
| Ölçüm doğruluğu |
Görünen güç +/- 1 %
Aktif enerji +/- 1 %
Reaktif enerji +/- 1 %
Etkin güç +/- 1 %
Gerilim +/- %0,5
Güç faktörü +/- 0.01
Akım +/- %0,5
Frekans +/- %0,05
|
| Ölçüm akımı |
5…6000 mA
|
| Ölçüm gerilimi |
35…480 V AC 50/60 Hz fazlar arasında
20…277 V AC 50/60 Hz faz ve nötr arasında
480…999000 V AC 50/60 Hz harici VT ile
|
| Frekans ölçüm aralığı |
45…65 Hz
|
| [Us] nominal besleme gerilimi |
44...277 V AC 45...65 Hz +/- 10 %
44...277 V DC +/- 10 %
|
| Şebeke frekansı |
50 Hz
60 Hz
|
| Yerel sinyalleme |
100 ms 120 V AC tipik
400 ms 230 V AC tipik
50 ms 125 V DC tipik
|
| Nominal akım (Ir) |
1 A
5 A
|
| VA cinsinden güç tüketimi |
6 VA -de 277 V AC
|
| W cinsinden güç tüketimi |
3,3 W (güç hatları (AC))
2 W -de 277 V (güç hatları (DC))
|
| Input impedance |
Akım (impedance <= 0.3 mOhm)
Gerilim (impedance > 5 MOhm)
|
| Ayarların kurcalamaya dayanıklılığı |
Erişim kodu ile korunur
|
| Ekran tipi |
7 segment LED
|
| Ekran rengi |
Kırmızı
|
| Mesaj ekranı kapasitesi |
4 karakterden oluşan 3 alan
|
| Ekran basamakları |
12 basamak(lar) - 14,2 mm
|
| Demand intervals |
1 ila 60 dak arasında yapılandırılabilir
|
| Görüntülenen bilgiler |
Demand current (past value)
Demand current (present value)
Demand power (past value)
Demand power (present value)
Gerilim
Akım
Frekans
Enerji tüketimi
Harmonik bozulma
Power factor
Etkin güç
Görünen güç
Reaktif güç
Unbalanced in %
|
| Kontrol tipi |
3 x düğme
|
| Yerel sinyalleme |
Kırmızı LED: çıkış sinyali 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)
Yeşil LED: modül çalışması ve entegre haberleşme
|
| Girişlerin sayısı |
0
|
| Çıkışların sayısı |
0
|
| Haberleşme port protokolü |
Modbus RTU -de 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V
|
| Haberleşme port desteği |
Vidalı terminal bloğu: RS485
|
| Veri kaydı |
Saat damgası
8 parametre için min/maks
|
| Kullanılabilir işlev |
Gerçek zamanlı saat
|
| Örnekleme hızı |
Döngü başına 64 örnek
|
| Siber güvenlik |
İletişim bağlantı noktalarını etkinleştirme/devre dışı bırakma
|
| Haberleşme hizmeti |
Uzaktan izleme
|
| Ürün sertifikaları |
CE conforming to IEC 61010-1
CULus conforming to UL 61010-1
CULus conforming to CSA C22.2 No 61010-1
RCM
EAC
C-Tick
|
| Montaj Tipi |
Takılabilir
|
| Montaj konumu |
Dikey
|
| Montaj desteği |
Gövde
|
| Sağlanan ekipman |
1 x Montaj Kılavuzu
|
| Ölçüm kategorisi |
Kategori III 480 V
Category II 480…600 V
|
| Elektrik yalıtım sınıfı |
Çift yalıtım
Sınıf II
|
| Alev geciktirici |
V-0 'e uygunUL 94
|
| Bağlantılar - terminaller |
Current transformer: vidalı bağlantı (alt) 6
Gerilim girişleri: vidalı bağlantı (üst) 4
|
| Malzeme |
Polikarbonat
|
| Genişlik |
96 mm
|
| Derinlik |
Toplam : 76,09 mm
Yerleşik : 61,64 mm
|
| Yükseklik |
96 mm
|
| Ürün ağırlığı |
300 g
|
| Uyumluluk kodu |
PM2120
|
