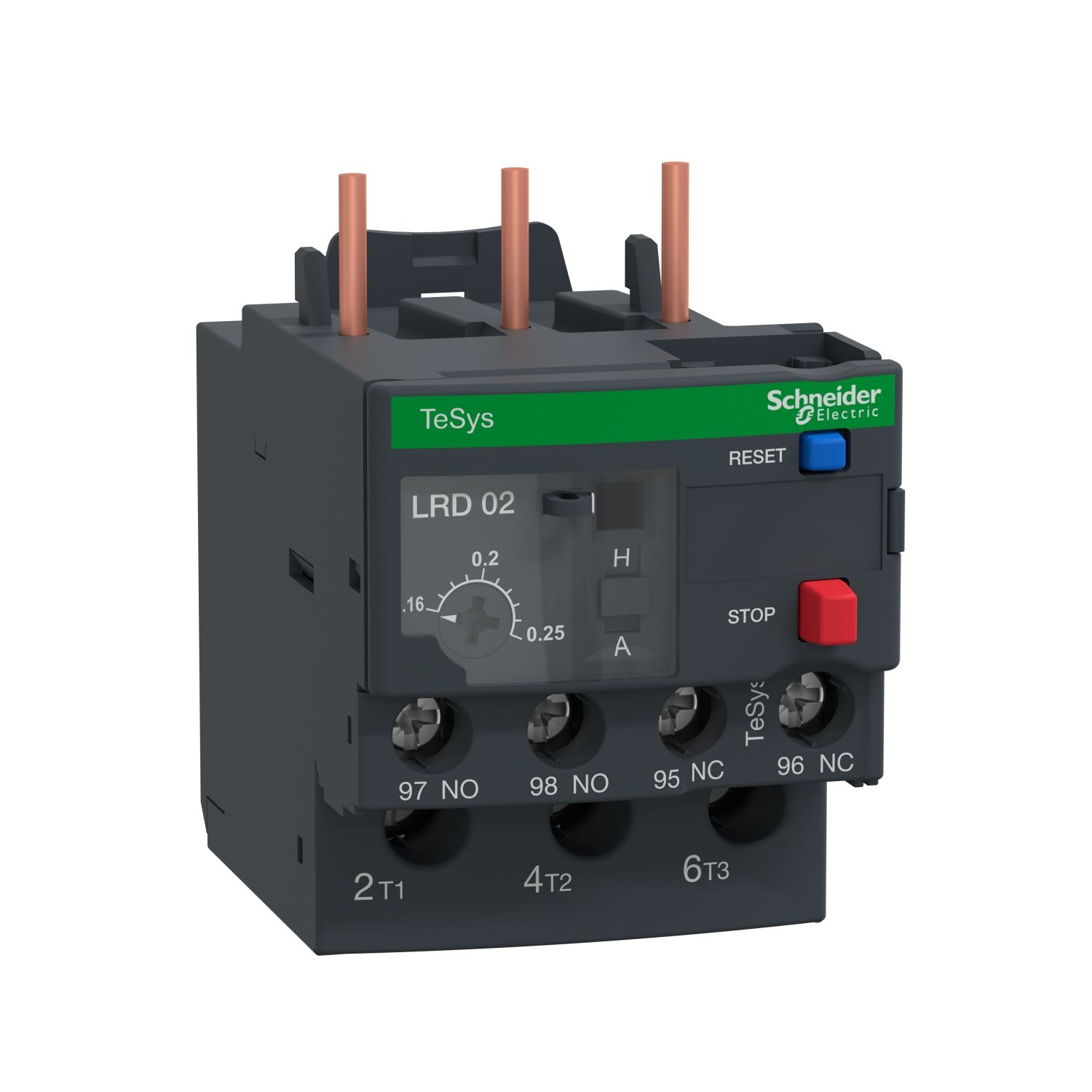

LRD02
TeSys D Termal Aşırı Yük Röleleri - 0,16...0,25 A - Sınıf 10A

|
|
|
|
|
Ana
| Seri |
TeSys
TeSys Deca
|
| Ürün adı |
TeSys LRD
TeSys Deca
|
| Ürün ya da bileşen tipi |
Diferansiyel termal aşırı yük rölesi
|
| Ürün grubu |
LRD
|
| Röle uygulaması |
Motor koruma
|
| Ürün uyumluluğu |
LC1D25
LC1D38
LC1D12
LC1D09
LC1D18
LC1D32
|
| Şebeke tipi |
DC
AC
|
| Asiri yük açma sinifi |
Sınıf 10A 'e uygunIEC 60947-4-1
|
| Termik Koruma Ayar Aralığı |
0,16…0,25 A
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V 'e uygunCSA
Güç devresi: 600 V 'e uygunUL
Güç devresi: 690 V 'e uygunIEC 60947-4-1
|
Tamamlayıcı
| Şebeke frekansı |
0...400 Hz
|
| Montaj desteği |
Plaka, özel aksesuarlı
Ray, özel aksesuarlı
Kontaktör altında
|
| Açma eşiği |
1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1
|
| Yardımcı kontak düzenleme |
1 NA + 1 NK
|
| [Ith] klasik açık hava termik akımı |
5 A için sinyalleme devresi
|
| Izin verilebilir akım |
3 A -de 120 V AC-15 için sinyalleme devresi
0,22 A -de 125 V DC-13 için sinyalleme devresi
|
| [Ue] nominal çalışma voltajı |
690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1
|
| Ilgili sigorta değeri |
4 A gG for sinyalleme devresi
4 A BS for sinyalleme devresi
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV
|
| Faz arızası hassasiyeti |
Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0
|
| Kontrol tipi |
Kırmızı açma/kapama butonu: durdurma
Mavi açma/kapama butonu: sıfırlama
|
| Sıcaklık dengeleme |
-20…60 °C
|
| Bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1,5…10 mm² esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…4 mm² esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…6 mm² katı kablo uçsuz
|
| Sıkma torku |
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
|
| Yükseklik |
66 mm
|
| Genişlik |
45 mm
|
| Derinlik |
70 mm
|
| Ürün ağırlığı |
0,124 kg
|
Ortam
| Iklimsel dayanım |
'e uygunIACS E10
|
| IP koruma derecesi |
IP20 conforming to IEC 60529
|
| Çalışma için ortam hava sıcaklığı |
-20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
|
| Depolama ortam koşulları |
-60…70 °C
|
| Alev geciktirici |
V1 'e uygunUL 94
|
| Mekanik dayanıklılık |
Titreşimler: 6 Gn 'e uygunIEC 60068-2-6
Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7
|
| Dielektrik gücü |
1,89 kV -de 50 Hz 'e uygunIEC 60947-1
|
| Standartlar |
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048,4
GB/T 14048,5
EN 50495
|
| Ürün sertifikaları |
IEC
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds register of shipping)
ATEX INERIS
UKCA
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
5,000 cm
|
| Package 1 Width |
8,000 cm
|
| Package 1 Length |
9,000 cm
|
| Package 1 Weight |
136,000 g
|
| Unit Type of Package 2 |
S02
|
| Number of Units in Package 2 |
24
|
| Package 2 Height |
15,000 cm
|
| Package 2 Width |
30,000 cm
|
| Package 2 Length |
40,000 cm
|
| Package 2 Weight |
3,576 kg
|
| Unit Type of Package 3 |
P06
|
| Number of Units in Package 3 |
384
|
| Package 3 Height |
75,000 cm
|
| Package 3 Width |
60,000 cm
|
| Package 3 Length |
80,000 cm
|
| Package 3 Weight |
65,328 kg
|
